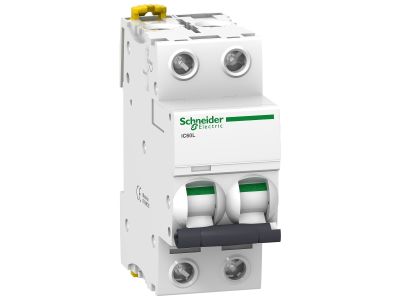

Wyłącznik nadprądowy Acti 9 IC60L 15KA 2P B2A | A9F93202 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 IC60L o symbolu A9F93202 to dwubiegunowe urządzenie modułowe przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 2 A oraz charakterystyce B zapewnia selektywną ochronę w obwodach o małym obciążeniu, np. oświetleniowych, a jego zdolność zwarciowa 15 kA gwarantuje skuteczne odcięcie prądu nawet przy wysokich prądach zwarciowych w sieci.

• Prąd znamionowy 2 A (charakterystyka B): Ochrona przewodów w obwodach o niewielkim obciążeniu, np. w instalacjach oświetleniowych lub gniazdowych w budownictwie mieszkaniowym i komercyjnym, z szybkim wyzwalaniem przy zwarciach.
• Zdolność zwarciowa 15 kA: Wysoka wytrzymałość zwarciowa umożliwia bezpieczne działanie w sieciach o dużym potencjale zwarciowym, minimalizując ryzyko uszkodzenia instalacji.
• 2 bieguny (2P): Możliwość jednoczesnego wyłączenia fazy i neutralnego, zapewniając pełną izolację obwodu w przypadku awarii.
• Seria Acti 9 IC60L: Sprawdzona konstrukcja francuskiego producenta, zapewniająca niezawodność i łatwość montażu w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dzięki temu może być stosowany w instalacjach wykonanych według aktualnych przepisów.

Zastosowanie

Wyłącznik nadprądowy A9F93202 znajduje zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych, biurowych oraz obiektach komercyjnych. Jego parametry predysponują go do zabezpieczania linii o niskim poborze prądu.

• Ochrona obwodów oświetleniowych w mieszkaniach i biurach.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach o niewielkim obciążeniu (np. sypialnie, pokoje hotelowe).
• Stosowanie w rozdzielnicach podrzędnych jako zabezpieczenie przeciwzwarciowe i przeciążeniowe dla urządzeń o małej mocy.
• Element zabezpieczenia w instalacjach sterowania i automatyki budynkowej, gdzie wymagany jest prąd 2 A i charakterystyka B.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego Acti 9 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed dokręceniem zacisków należy sprawdzić moment dokręcania zgodny z dokumentacją producenta oraz dobrać przekrój przewodów do prądu znamionowego 2 A. Bezwzględnie przestrzegaj zasad bezpieczeństwa – przed jakimikolwiek pracami odłącz napięcie.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę B, co oznacza wyzwalanie przy prądzie zwarciowym od 3 do 5 razy większym od prądu znamionowego (ok. 6–10 A). Jest zalecany do obwodów o małych prądach rozruchowych, np. oświetlenia.
• Jaką zdolność zwarciową ma ten model? Zdolność zwarciowa wynosi 15 kA, co pozwala na bezpieczne odcięcie prądu zwarciowego w sieciach o wysokim potencjale zwarciowym, np. w rozdzielnicach głównych budynków komercyjnych.
• Czy wyłącznik nadaje się do ochrony obwodów z silnikami? Nie – charakterystyka B jest zbyt szybka dla silników (duży prąd rozruchowy). Do silników zaleca się charakterystykę D lub K. Ten wyłącznik przeznaczony jest do obciążeń rezystancyjnych i małych odbiorników.
