Wyłącznik nadprądowy Acti 9 IC60H 10KA K6 2P | A9F95206 Schneider Electric

Opis i Kluczowe Cechy

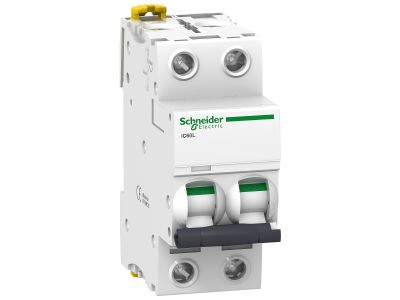

Wyłącznik nadprądowy Acti 9 IC60H od Schneider Electric o symbolu A9F95206 to zaawansowane urządzenie ochronne do zabezpieczania instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki charakterystyce wyzwalania K i prądowi znamionowemu 6 A zapewnia skuteczną ochronę obwodów z silnikami i transformatorami, gdzie występują wysokie prądy rozruchowe. Zdolność zwarciowa 10 kA gwarantuje bezpieczeństwo nawet w sieciach o znacznym potencjale zwarciowym. Urządzenie posiada 2 bieguny (2P), co umożliwia jednoczesne rozłączanie przewodu fazowego i neutralnego w instalacjach jednofazowych.

• Prąd znamionowy 6 A (charakterystyka K): Idealny do ochrony obwodów silnikowych i transformatorowych – wytrzymuje chwilowe przeciążenia rozruchowe, minimalizując ryzyko zbędnych wyłączeń.
• Zdolność zwarciowa 10 kA: Zapewnia niezawodne odcięcie prądu przy zwarciu, chroniąc przewody i odbiorniki przed uszkodzeniem nawet w trudnych warunkach sieciowych.
• 2 bieguny (2P): Umożliwia bezpieczne rozłączenie obu przewodów roboczych (fazowego i neutralnego), co zwiększa ochronę w instalacjach jednofazowych.
• Seria Acti 9 IC60H: Sprawdzona konstrukcja Schneider Electric gwarantująca niezawodność i długą żywotność; kompatybilna z akcesoriami systemu Acti 9.
• Montaż na szynie DIN TH35: Standardowy sposób instalacji w rozdzielnicach modułowych – szybkie, stabilne i bezpieczne mocowanie bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z przepisami bezpieczeństwa i dopuszczenie do stosowania w instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy Acti 9 IC60H sprawdza się w instalacjach mieszkaniowych, komercyjnych i przemysłowych, szczególnie tam, gdzie wymagana jest charakterystyka K. Główne scenariusze zastosowania:

• Ochrona obwodów silnikowych (pompy, wentylatory, kompresory) przed przeciążeniami i zwarciami.
• Zabezpieczenie transformatorów i oświetlenia wyładowczego charakteryzującego się wysokimi prądami rozruchowymi.
• Stosowanie w rozdzielnicach budynków mieszkalnych i biurowych do obwodów gniazd wtyczkowych oraz odbiorników indukcyjnych.
• W instalacjach przemysłowych, gdzie niezawodność i selektywność ochrony ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej, zapewniając odpowiedni odstęp od innych aparatów dla wentylacji. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym 6 A oraz obowiązującymi normami. Moment dokręcania zacisków stosować według dokumentacji producenta.

FAQ

• Czy wyłącznik nadprądowy Acti 9 IC60H posiada podświetlenie? Nie, jest to standardowe urządzenie ochronne bez elementów sygnalizacyjnych. Stan styku można odczytać z pozycji dźwigni ręcznej (ON/OFF).
• Jaki jest stopień ochrony tego wyłącznika? Standardowo wyłączniki modułowe montowane w rozdzielnicach posiadają stopień ochrony IP20 (ochrona przed dostępem palcem oraz ciałami stałymi o średnicy powyżej 12,5 mm). Dokładne dane dla konkretnej rozdzielnicy mogą się różnić – należy uwzględnić ogólną obudowę.
• Do czego służy charakterystyka wyzwalania K? Charakterystyka K powoduje wyzwalanie przy prądach 8–12 razy większych od prądu znamionowego. Jest przeznaczona do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o wysokich prądach rozruchowych, pozwala uniknąć zbędnych wyłączeń przy rozruchu.
