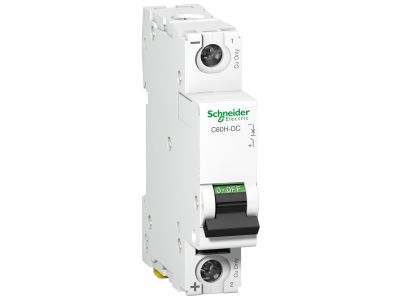

Wyłącznik nadprądowy Acti 9 C 60H-DC 10KA C6 DC 1P | A9N61506 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 C60H-DC o numerze katalogowym A9N61506 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym wyborem do ochrony odbiorników o umiarkowanych prądach rozruchowych. Kluczowym atutem tego modelu jest wysoka zdolność zwarciowa wynosząca aż 10 kA, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia dynamicznych skutków zwarć o dużym natężeniu.

• Prąd znamionowy 6 A: Zapewnia precyzyjne zabezpieczenie obwodów o mniejszym obciążeniu.
• Charakterystyka C: Pozwala na bezpieczną pracę z urządzeniami generującymi przejściowe skoki prądu podczas rozruchu.
• Konstrukcja 1-biegunowa (1P): Kompaktowa budowa oszczędzająca miejsce w rozdzielnicy.
• Zdolność zwarciowa 10 kA: Wysoka odporność na ekstremalne warunki awaryjne w sieciach DC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która definiuje parametry aparatury łączeniowej i sterowniczej niskiego napięcia do użytku przemysłowego. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że Acti 9 C60H-DC zapewnia najwyższy poziom ochrony kabli i przewodów przed skutkami cieplnymi przeciążeń oraz mechanicznymi skutkami zwarć w systemach prądu stałego.

Zastosowanie

Wyłącznik Acti 9 C60H-DC znajduje szerokie zastosowanie w sektorach, gdzie kluczowa jest stabilność zasilania prądem stałym. Jest on powszechnie wykorzystywany w budownictwie komercyjnym oraz mieszkaniowym, szczególnie w nowoczesnych instalacjach fotowoltaicznych (PV), systemach zasilania awaryjnego UPS oraz w automatyce przemysłowej. Dzięki swojej charakterystyce, skutecznie chroni infrastrukturę telekomunikacyjną oraz systemy sterowania, gdzie precyzja odłączenia zasilania w momencie awarii decyduje o trwałości kosztownych komponentów elektronicznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (35 mm). Podczas instalacji należy zwrócić szczególną uwagę na polaryzację zacisków, co jest krytyczne w przypadku aparatury dedykowanej do prądu stałego (DC). Zaleca się stosowanie odpowiednich momentów dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przed uruchomieniem należy zweryfikować, czy parametry sieci są zgodne z danymi znamionowymi wyłącznika, aby uniknąć niepożądanych wyzwoleń.

FAQ

• Czy ten wyłącznik może być stosowany w obwodach prądu zmiennego (AC)? Nie, model C60H-DC jest dedykowany wyłącznie do instalacji prądu stałego. Do obwodów AC należy wybrać odpowiedni model z serii Acti9 iC60.
• Jaka jest główna zaleta charakterystyki C w tym modelu? Charakterystyka C pozwala na uniknięcie zbędnych zadziałań wyłącznika przy urządzeniach, które w momencie włączenia pobierają prąd nieco wyższy niż znamionowy, zachowując jednocześnie pełną ochronę przed zwarciem.
• Czy wyłącznik posiada wskaźnik stanu styków? Tak, seria Acti9 charakteryzuje się wyraźną sygnalizacją, co ułatwia diagnostykę i serwisowanie instalacji elektrycznej.
