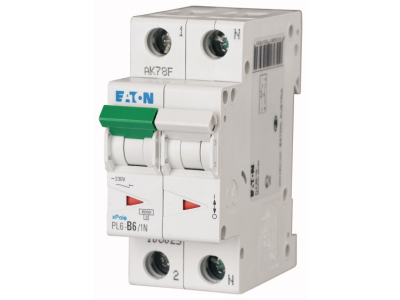

Wyłącznik nadprądowy 6kA PL6-B6/1N | 106025 Eaton

Alternatywny kod produktu: PL6-B6/1N

Opis i Kluczowe Cechy

Wyłącznik nadprądowy PL6-B6/1N (symbol 106025) to jednobiegunowy z członem neutralnym (1P+N) wyłącznik o charakterystyce wyzwalania B i prądzie znamionowym 6 A. Zapewnia skuteczne zabezpieczenie przeciążeniowe i zwarciowe w instalacjach mieszkaniowych i komercyjnych, przy znamionowej zdolności łączeniowej 6 kA potwierdzonej zgodnością z normą IEC/EN 60898-1.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów oświetleniowych oraz gniazd wtyczkowych o niewielkim obciążeniu – bezpieczna eksploatacja bez ryzyka zbędnych wyłączeń.
• Charakterystyka wyzwalania B: Wyzwala przy prądzie 3–5 krotności In – idealna do obwodów o charakterze rezystancyjnym i małym prądzie rozruchowym (np. oświetlenie, urządzenia AGD o niskiej mocy).
• Znamionowa zdolność łączeniowa 6 kA: Gwarantuje pewne przerwanie prądów zwarciowych w typowych sieciach mieszkaniowych, chroniąc instalację i odbiorniki.
• Konfiguracja 1 biegun + N: Zabezpiecza przewód fazowy przed przeciążeniem i zwarciem, a jednocześnie rozłącza przewód neutralny – zapewnia pełną izolację obwodu podczas prac serwisowych.
• Zgodność z IEC/EN 60898-1: Produkt opracowany zgodnie z europejską normą dla wyłączników nadprądowych, co potwierdza jego bezpieczeństwo i jakość.

Zgodność z Normami

Wyłącznik nadprądowy PL6-B6/1N spełnia wymagania normy IEC/EN 60898-1, co gwarantuje jego bezpieczne stosowanie w rozdzielnicach mieszkaniowych i komercyjnych. Posiada oznakowanie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce B oraz prądowi 6 A wyłącznik doskonale sprawdza się w obwodach o niskim poborze mocy i niewielkich prądach rozruchowych. Znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz obiektach użyteczności publicznej.

• Ochrona obwodów oświetleniowych – żyrandole, kinkiety, oprawy LED.
• Zabezpieczenie gniazd wtyczkowych w pomieszczeniach o małym obciążeniu (sypialnie, pokoje gościnne).
• Zasilanie urządzeń AGD o niskiej mocy (lodówki, pralki w małych gospodarstwach).
• Podobwody sterowania i automatyki budynkowej – zasilanie przekaźników, czujników.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony IP20 (typowe dla wnętrz). Przekrój przewodów należy dobrać do prądu znamionowego (zalecany min. 1,5 mm² dla Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik PL6-B6/1N nadaje się do ochrony obwodów gniazd wtyczkowych? Tak, prąd 6 A i charakterystyka B są odpowiednie dla obwodów oświetleniowych oraz gniazd o niewielkim obciążeniu (np. w sypialniach, pokojach gościnnych). W przypadku większych obciążeń (kuchnia, łazienka) zaleca się wyłączniki o wyższym prądzie.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B wyzwala przy 3–5 krotności prądu znamionowego, co jest optymalne dla obwodów bez dużych prądów rozruchowych. Charakterystyka C (5–10 krotności) stosowana jest przy obciążeniach indukcyjnych (np. silniki). Wyłącznik PL6-B6/1N posiada charakterystykę B.
• Czy wyłącznik rozłącza przewód neutralny? Tak, model 1P+N rozłącza zarówno przewód fazowy (zabezpieczany), jak i neutralny. Przewód N nie jest jednak chroniony przed przeciążeniem – pełni rolę łącznika izolacyjnego.
