Wyłącznik nadprądowy 6kA PL6-B13/2 | 286554 Eaton

Alternatywny kod produktu: PL6-B13/2

Opis i Kluczowe Cechy

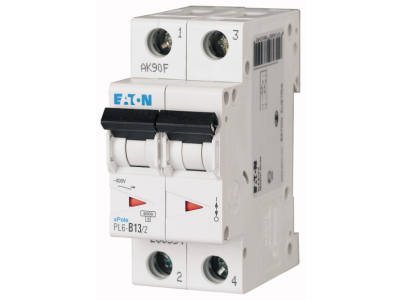

Wyłącznik nadprądowy PL6-B13/2 (symbol 286554) to dwubiegunowy MCB o prądzie znamionowym 13 A i charakterystyce wyzwalania B, przeznaczony do ochrony obwodów w instalacjach mieszkaniowych i komercyjnych. Znamionowa zdolność łączeniowa 6 kA gwarantuje bezpieczne wyłączanie przy zwarciu, minimalizując ryzyko uszkodzenia instalacji i urządzeń.

• Prąd znamionowy In = 13 A: Optymalny dla obwodów o standardowym obciążeniu (np. oświetlenie, gniazda wtykowe) – pozwala na bezpieczną pracę bez ryzyka przeciążenia.
• Charakterystyka wyzwalania B: Szybkie wyłączanie przy prądach zwarciowych w zakresie 3–5× In – dedykowana do obwodów o charakterze rezystancyjnym i niskich prądach rozruchu.
• 2 bieguny (1P+N): Zapewnia jednoczesne odłączenie fazy i przewodu neutralnego, co podnosi bezpieczeństwo w instalacjach jednofazowych.
• Znamionowa zdolność łączeniowa 6 kA: Zgodna z normą IEC/EN 60898-1 – gwarantuje niezawodne wyłączenie prądów zwarciowych do 6 kA, chroniąc dalszą część instalacji.
• Kompatybilność z rozdzielnicami modułowymi: Montaż na szynie TH35 według standardu DIN, co ułatwia szybką instalację w typowych rozdzielnicach mieszkaniowych i komercyjnych.

Zgodność z Normami

Wyłącznik nadprądowy PL6-B13/2 został zaprojektowany i przebadany zgodnie z normą IEC/EN 60898-1. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa obowiązujących w Unii Europejskiej.

Zastosowanie

MCB PL6-B13/2 znajduje zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych i obiektach komercyjnych. Sprawdza się w układach, gdzie wymagane jest odłączanie zarówno fazy, jak i przewodu neutralnego.

• Ochrona obwodów oświetlenia oraz gniazd wtykowych w instalacjach domowych.
• Zabezpieczenie obwodów sterowania (np. styczników, przekaźników) w małych rozdzielnicach.
• Stosowanie jako zabezpieczenie przed zwarciem i przeciążeniem w rozdzielnicach piętrowych i lokalowych.
• Ochrona obwodów dedykowanych urządzeniom AGD i RTV o umiarkowanym poborze mocy.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z normami i wartością prądu znamionowego. Moment dokręcania zacisków – zgodnie z dokumentacją producenta, aby zapewnić prawidłowy styk i uniknąć przegrzania.

FAQ

• Dla jakich obwodów zalecana jest charakterystyka B? Charakterystyka B (3–5× In) jest przeznaczona do obwodów o niskim prądzie rozruchowym, np. oświetlenia, gniazd wtykowych czy urządzeń grzewczych. Sprawdza się tam, gdzie nie występują duże udary prądowe.
• Jaka jest znamionowa zdolność łączeniowa tego wyłącznika? Zdolność łączeniowa wynosi 6 kA zgodnie z normą IEC/EN 60898-1. Oznacza to, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy do 6 kA.
• Czy wyłącznik posiada stopień ochrony IP? Typowa aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 (ochrona przed dotknięciem palcem). Dokładne dane dla konkretnego modelu znajdują się w dokumentacji technicznej producenta.
