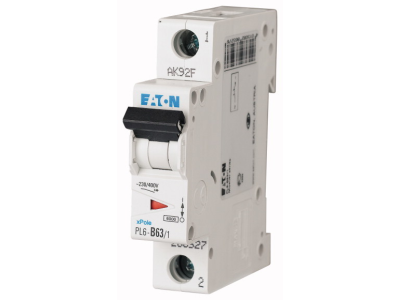

Wyłącznik nadprądowy 6kA, In=63A, char. B, 1-bieg. seria PL6 PL6-B63/1 | 286527 Eaton

Alternatywny kod produktu: PL6-B63/1

Opis i Kluczowe Cechy

Wyłącznik nadprądowy PL6‑B63/1 (symbol 286527) to 1‑biegunowy MCB o prądzie znamionowym 63 A i charakterystyce wyzwalania B, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Szerokość modułu nie została podana w specyfikacji – należy ją potwierdzić w karcie katalogowej producenta.

• Prąd znamionowy In = 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu (np. kuchnie elektryczne, klimatyzatory) bez ryzyka przegrzania przewodów.
• Charakterystyka wyzwalania B: Zapewnia szybkie zadziałanie przy przeciążeniach i niewielkich prądach zwarciowych, idealna do ochrony wrażliwych urządzeń oraz w instalacjach domowych.
• Znamionowa zdolność łączeniowa 6 kA (IEC/EN 60898‑1): Gwarantuje niezawodne wyłączenie prądów zwarciowych w typowych rozdzielnicach, podnosząc poziom bezpieczeństwa.
• Wykonanie 1‑biegunowe (1P): Ochrona pojedynczej fazy – odpowiednie do zabezpieczania obwodów odbiorczych w systemach jednofazowych.
• Przeznaczony do rozdzielnic mieszkaniowych i komercyjnych: Sprawdza się zarówno w domach prywatnych, jak i w biurach czy małych obiektach handlowych.

Zgodność z Normami

Wyłącznik nadprądowy PL6‑B63/1 jest zgodny z normą IEC/EN 60898‑1, co potwierdza jego znamionową zdolność łączeniową 6 kA. Posiada oznaczenie CE i jest przeznaczony do stosowania w rozdzielnicach zgodnych z obowiązującymi przepisami.

Zastosowanie

Dzięki parametrom 63 A i charakterystyce B wyłącznik sprawdza się w różnorodnych obwodach instalacji mieszkaniowych oraz komercyjnych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych.
• Zabezpieczenie linii zasilających urządzenia kuchenne (kuchnie elektryczne, piece) i klimatyzatory.
• Stosowanie w rozdzielnicach biurowych do ochrony obwodów IT oraz RTV.
• Małe obiekty handlowe i usługowe – ochrona pojedynczych odbiorów.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez osobę z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków – postępować według dokumentacji producenta. Po montażu sprawdzić poprawność połączeń.

FAQ

• Jaką funkcję pełni ten wyłącznik nadprądowy? Chroni obwody elektryczne przed przeciążeniem (przekroczeniem prądu znamionowego) oraz zwarciem. Charakterystyka B zapewnia szybkie wyzwalanie przy relatywnie niskich prądach zwarciowych, co jest typowe dla instalacji domowych.
• Czy wyłącznik nadprądowy PL6‑B63/1 może być stosowany w instalacjach trójfazowych? Jako wyłącznik 1‑biegunowy chroni tylko jedną fazę. W obwodach trójfazowych należy użyć trzech sztuk (jeden na fazę) lub zastosować wariant 3‑biegunowy.
• Jaki przekrój przewodów zaleca się dla tego wyłącznika? Przekrój przewodów powinien być dobrany przez wykwalifikowanego elektryka do prądu znamionowego 63 A, długości trasy i sposobu ułożenia – zgodnie z normami (np. PN‑IEC 60364). W dokumentacji producenta podane są szczegółowe wytyczne.
