Wyłącznik nadprądowy 6kA HN-C20/1N | 194852 Eaton

Alternatywny kod produktu: HN-C20/1N

Opis i Kluczowe Cechy

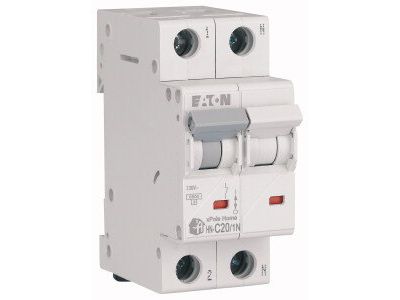

Wyłącznik nadprądowy (MCB) HN-C20/1N z serii xPole Home to jednobiegunowy wyłącznik z członem neutralnym (1P+N) przeznaczony do ochrony obwodów w instalacjach mieszkaniowych i komercyjnych. Dzięki prądowi znamionowemu 20 A oraz charakterystyce wyzwalania C zapewnia selektywną ochronę przed przeciążeniami i zwarciami. Znamionowa zdolność łączeniowa 6 kA (zgodnie z IEC/EN 60898-1) gwarantuje skuteczne wyłączanie zwarć o dużym prądzie.

• Prąd znamionowy 20 A: Zabezpiecza obwody o średnim obciążeniu, np. gniazda wtyczkowe i oświetlenie, bez ryzyka przegrzania przewodów.
• Charakterystyka wyzwalania C: Wyzwala przy prądzie od 5 do 10 krotności prądu znamionowego – odpowiednia dla obwodów z silnikami, transformatorami i urządzeniami o charakterze indukcyjnym.
• Znamionowa zdolność łączeniowa 6 kA: Skutecznie przerywa prądy zwarciowe do 6 kA, zapewniając wysoki poziom bezpieczeństwa instalacji.
• Konstrukcja 1-biegunowa+N: Jednoczesne wyłączenie fazy i przewodu neutralnego – zwiększa ochronę użytkownika podczas prac serwisowych.
• Zgodność z normą IEC/EN 60898-1: Certyfikowany do stosowania w rozdzielnicach mieszkaniowych i komercyjnych – gwarancja niezawodności.

Zgodność z Normami

Wyłącznik nadprądowy HN-C20/1N spełnia wymagania normy IEC/EN 60898-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie obwodów przed przeciążeniami i zwarciami. Posiada oznakowanie CE, umożliwiające swobodny obrót na rynku europejskim.

Zastosowanie

Wyłącznik HN-C20/1N przeznaczony jest do zabezpieczania obwodów w rozdzielnicach głównych i podrozdzielnicach – zarówno w budynkach mieszkalnych, jak i w obiektach komercyjnych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w domach jednorodzinnych i mieszkaniach.
• Zabezpieczenie obwodów zasilających urządzenia biurowe, małe maszyny i odbiorniki indukcyjne w budynkach komercyjnych.
• Stosowanie w tablicach rozdzielczych instalacji mieszkaniowych i usługowych jako element selektywnej ochrony przeciążeniowo-zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego HN-C20/1N powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 20 A. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik nadprądowy HN-C20/1N ma podświetlenie? Nie, jest to standardowy wyłącznik nadprądowy (MCB) bez funkcji podświetlenia. Stan pracy sygnalizowany jest mechanicznym wskaźnikiem położenia dźwigni.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje konkretnej wartości dla samego wyłącznika. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 (ochrona przed dostępem do części pod napięciem).
• Jak działa charakterystyka wyzwalania C? Charakterystyka C oznacza, że wyłącznik wyzwala się przy prądzie od 5 do 10 krotności prądu znamionowego. Jest to optymalne dla obwodów z obciążeniami indukcyjnymi, silnikami i transformatorami, umożliwiając przepływ krótkotrwałych prądów rozruchowych bez zbędnych wyłączeń.
