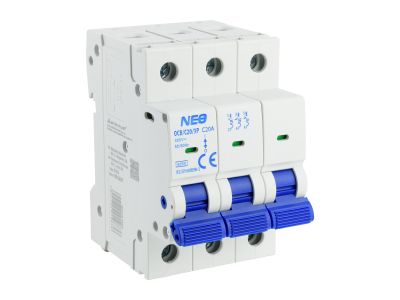

Wyłącznik nadprądowy, 6kA, C, 3-biegunowy, 20A OCB/C20/3P biały (4szt) | 87.675 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Wyłącznik nadprądowy OCB/C20/3P o prądzie znamionowym 20A, charakterystyce C i zdolności wyłączania 6kA to trójbiegunowe zabezpieczenie instalacji elektrycznych przed skutkami zwarć i przeciążeń. Montowany na szynie DIN 35mm, zapewnia szybką i selektywną ochronę obwodów o umiarkowanych prądach rozruchowych (np. silników, transformatorów).

• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia – wyłącznik skutecznie chroni instalację nawet przy dużych prądach zwarciowych.
• Charakterystyka C: Optymalne zabezpieczenie dla obwodów z odbiornikami o umiarkowanych prądach rozruchowych, takich jak silniki indukcyjne czy transformatory.
• 3-biegunowa konstrukcja: Zapewnia równoczesne odłączanie wszystkich faz w przypadku awarii, co eliminuje ryzyko niesymetrycznego obciążenia instalacji.
• Montaż na szynie DIN 35mm: Uniwersalna kompatybilność z rozdzielnicami elektrycznymi – szybki i bezproblemowy montaż w szafach sterowniczych.
• Możliwość ponownego załączenia: Po zadziałaniu zabezpieczenia wystarczy ręcznie powrócić dźwignię, co eliminuje konieczność wymiany bezpiecznika i skraca czas przestoju instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 (wyłączniki nadprądowe do instalacji domowych i podobnych) oraz PN-EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy OCB/C20/3P znajduje zastosowanie w instalacjach elektrycznych wymagających trójfazowego zabezpieczenia przed zwarciami i przeciążeniami.

• Zabezpieczenie obwodów zasilających silniki indukcyjne w maszynach przemysłowych i urządzeniach technologicznych.
• Ochrona linii zasilających transformatory lub duże odbiorniki o umiarkowanych prądach rozruchowych.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej i przemysłowych, gdzie wymagana jest selektywna ochrona.
• Wyposażenie szaf sterowniczych i tablic rozdzielczych w energetyce przemysłowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w instalacji. Wyłącznik należy zamontować na szynie DIN 35mm, pamiętając o odpowiednim doborze momentu dokręcania zacisków (zgodnie z dokumentacją producenta). Po montażu należy przeprowadzić test działania poprzez symulację zwarcia lub przeciążenia. Regularne przeglądy techniczne co 6-12 miesięcy zalecane w środowiskach przemysłowych.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B zapewnia szybkie zadziałanie przy przeciążeniach typowych dla obwodów oświetleniowych i gniazd w instalacjach domowych. Charakterystyka C jest bardziej odporna na krótkotrwałe prądy rozruchowe, przez co lepiej sprawdza się w zabezpieczeniu silników i transformatorów.
• Czy wyłącznik nadaje się do instalacji domowej? Charakterystyka C jest polecana do zasilania urządzeń o umiarkowanych prądach rozruchowych (np. lodówek, klimatyzatorów). Do instalacji domowych z typowymi obwodami gniazdowymi i oświetleniowymi zalecane są wyłączniki charakterystyki B.
• Jak dobrać prąd znamionowy wyłącznika do obwodu? Prąd znamionowy powinien być dostosowany do maksymalnego prądu obciążenia chronionego obwodu. Zalecane jest stosowanie współczynnika bezpieczeństwa 1,2-1,5 względem maksymalnego obciążenia. Szczegółowe wytyczne znajdują się w normie PN-HD 60364-5-53.
