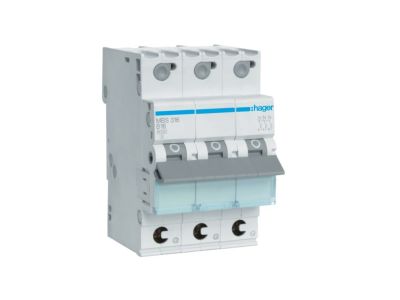

Wyłącznik nadprądowy 6kA B16 3P QuickConnect | MBS316 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MBS316 to 3‑biegunowy wyłącznik o charakterystyce B i prądzie znamionowym 16 A, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Wyposażony w system QuickConnect ułatwiający instalację, a zdolność zwarciowa 6 kA zapewnia bezpieczeństwo w typowych instalacjach niskiego napięcia.

• Charakterystyka B (16 A): zapewnia selektywną ochronę odbiorników o charakterze rezystancyjnym i małych silników, minimalizując ryzyko zbędnych wyłączeń.
• Zdolność zwarciowa 6 kA: gwarantuje bezpieczne wyłączenie prądów zwarciowych do 6 kA, chroniąc instalację i urządzenia.
• 3 bieguny (3P): umożliwia jednoczesne odłączanie wszystkich trzech faz w obwodach trójfazowych, co zwiększa bezpieczeństwo podczas prac serwisowych.
• System QuickConnect: umożliwia szybki i pewny montaż na szynie DIN bez użycia narzędzi, oszczędzając czas instalacji.
• Kompaktowa budowa modułowa: ułatwia zabudowę w rozdzielnicach, oszczędzając miejsce w szafie elektrycznej.

Zgodność z Normami

Wyłącznik nadprądowy MBS316 jest zgodny z wymaganiami norm europejskich dotyczących aparatury modułowej oraz posiada certyfikat CE. Produkt spełnia standardy bezpieczeństwa i jakości wymagane w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy MBS316 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym, komercyjnym i przemysłowym. Chroni obwody oświetleniowe, gniazda wtykowe, urządzenia AGD oraz maszyny o małej mocy.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w instalacjach domowych i biurowych.
• Zabezpieczenie linii zasilających małe silniki i urządzenia HVAC.
• Stosowanie w rozdzielnicach sterowniczych w automatyce budynkowej.
• W obwodach z odbiornikami o charakterystyce prądowej zgodnej z charakterystyką B (np. grzejniki, elektronika).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Urządzenie montuje się na szynie DIN TH35. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i warunkami instalacji. Moment dokręcania zacisków – stosuj się do zaleceń producenta. System QuickConnect ułatwia montaż, ale wymaga prawidłowego osadzenia na szynie.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika MBS316? Zdolność zwarciowa wynosi 6 kA, co oznacza, że wyłącznik bezpiecznie wyłączy prąd zwarciowy do 6 kA, chroniąc instalację przed skutkami zwarcia.
• Jaką charakterystykę ma wyłącznik? Charakterystyka B oznacza, że wyzwalacz termiczny działa w zakresie 3–5 krotności prądu znamionowego (48–80 A dla wersji 16 A), odpowiednia do ochrony obwodów o niskich prądach rozruchowych.
• Czy wyłącznik jest przystosowany do montażu na szynie DIN? Tak, wyłącznik montowany jest na szynie TH35 (DIN) i wyposażony w system QuickConnect ułatwiający szybką instalację bez użycia narzędzi.
