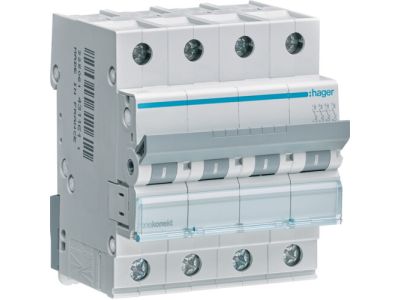

Wyłącznik nadprądowy 6kA 4P C 63A MCB | MCN463E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN463E marki HAGER to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na jednoczesne rozłączanie wszystkich faz w układach trójfazowych, zapewniając pełną izolację obwodu. Prąd znamionowy wynoszący 63A sprawia, że jest to rozwiązanie dedykowane do obwodów o dużym obciążeniu, gdzie wymagana jest niezawodność i trwałość. Charakterystyka wyzwalania typu C została dobrana z myślą o urządzeniach o zwiększonym prądzie rozruchowym, co eliminuje ryzyko niepożądanych zadziałań podczas startu odbiorników.

• Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6000 A (6kA), co zapewnia bezpieczeństwo infrastruktury w przypadku wystąpienia gwałtownych skoków energii.
• Czterobiegunowa budowa (4P) umożliwia kompleksowe zabezpieczenie i separację obwodów wielofazowych.
• Wysoka trwałość mechaniczna i elektryczna gwarantuje wieloletnią, bezawaryjną eksploatację w wymagających warunkach.
• Kompatybilność z systemami szynowymi HAGER ułatwia szybki i estetyczny montaż w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do zastosowań domowych i podobnych instalacji elektroenergetycznych. Dzięki certyfikacji i rygorystycznym testom jakościowym producenta HAGER, użytkownik otrzymuje gwarancję, że aparat zadziała precyzyjnie w momentach krytycznych, chroniąc izolację kabli i przewodów przed termicznym zniszczeniem.

Zastosowanie

Wyłącznik nadprądowy 63A o charakterystyce C znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym wyborem do zabezpieczania obwodów zasilających silniki o mniejszej mocy, grupy opraw oświetleniowych (np. wyładowczych) oraz innych odbiorników generujących przejściowe prądy udarowe. Dzięki czterobiegunowej konfiguracji, model ten jest powszechnie stosowany jako główne zabezpieczenie w rozdzielnicach piętrowych lub jako wyłącznik sekcyjny w obiektach komercyjnych, przemysłowych oraz budownictwie wielorodzinnym.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Aby zapewnić optymalne parametry pracy, należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków przy maksymalnym obciążeniu 63A. Zaleca się stosowanie szyn grzebieniowych w celu zapewnienia pewnego i trwałego połączenia między aparatami. Przed uruchomieniem należy zweryfikować poprawność osadzenia przewodów w zaciskach oraz upewnić się, że przekrój zastosowanych kabli jest dostosowany do prądu znamionowego wyłącznika.

FAQ

• Czy wyłącznik o charakterystyce C nadaje się do zwykłych gniazdek? Charakterystyka C jest dopuszczalna, jednak najczęściej stosuje się ją w obwodach, gdzie występują urządzenia o wyższym prądzie rozruchowym. Do standardowych gniazdek domowych zazwyczaj wybiera się charakterystykę B, chyba że specyfika odbiorników wymaga inaczej.
• Jaka jest główna zaleta wyłącznika 4P nad 3P? Wyłącznik 4P rozłącza jednocześnie trzy fazy oraz przewód neutralny, co jest kluczowe w określonych układach sieciowych oraz przy pracach serwisowych, zapewniając całkowite odcięcie napięcia od odbiornika.
• Czy produkt HAGER MCN463E posiada wskaźnik zadziałania? Tak, aparatura modułowa HAGER jest wyposażona w czytelne wskaźniki stanu styków, co ułatwia diagnostykę i identyfikację obwodu, w którym nastąpiło wyzwolenie zabezpieczenia.
