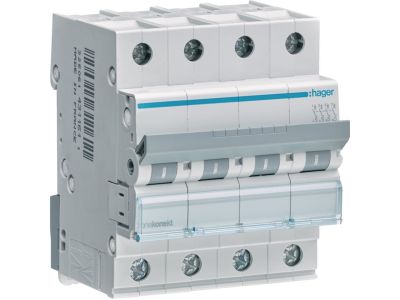

Wyłącznik nadprądowy 6kA 4P C 32A MCB | MCN432E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN432E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany do kompleksowej ochrony instalacji elektrycznych. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co umożliwia jednoczesne rozłączanie trzech faz oraz toru neutralnego, zapewniając najwyższy poziom bezpieczeństwa w układach trójfazowych. Prąd znamionowy wynoszący 32A pozwala na obsługę obwodów o znacznym obciążeniu, a charakterystyka wyzwalania typu C sprawia, że aparat jest idealny do urządzeń o zwiększonym prądzie rozruchowym.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6000A (6kA), co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych zwarć w instalacji.
• Konstrukcja 4-modułowa: Standardowa szerokość pozwala na łatwy montaż w rozdzielnicach modułowych.
• Trwałość mechaniczna i elektryczna: Wysokiej jakości komponenty HAGER zapewniają długoletnią, bezawaryjną pracę w wymagających warunkach.
• Zaciski klatkowe: Specjalna konstrukcja zacisków minimalizuje ryzyko błędnego podłączenia przewodów i zapewnia trwały styk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do zastosowań domowych i podobnych instalacji elektroenergetycznych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim oraz dowodem zachowania najwyższych standardów bezpieczeństwa użytkowania.

Zastosowanie

Wyłącznik nadprądowy HAGER MCN432E znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w przemyśle. Dzięki charakterystyce C, aparat ten jest dedykowany do ochrony obwodów zasilających odbiorniki o charakterze indukcyjnym, takie jak silniki elektryczne o mniejszej mocy, pompy, wentylatory czy rozbudowane systemy oświetleniowe. Czterobiegunowa konfiguracja czyni go niezbędnym elementem w rozdzielnicach głównych i oddziałowych, gdzie wymagane jest pełne odizolowanie odbiornika od sieci zasilającej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TS35. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków. Aparat współpracuje z szynami łączeniowymi grzebieniowymi i widelcowymi, co znacząco przyspiesza prace prefabrykacyjne w rozdzielnicy. Przed uruchomieniem należy upewnić się, że przekrój przewodów zasilających jest odpowiednio dobrany do prądu znamionowego 32A.

FAQ

• Co oznacza charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 5 do 10-krotności prądu znamionowego. Jest to rozwiązanie optymalne dla obwodów z urządzeniami generującymi impulsowe prądy rozruchowe.
• Czy wyłącznik MCN432E chroni przed porażeniem? Głównym zadaniem wyłącznika nadprądowego jest ochrona przewodów przed skutkami przeciążeń i zwarć. Do ochrony przeciwporażeniowej należy zastosować dodatkowo wyłącznik różnicowoprądowy (RCCB).
• Czy można go stosować w instalacjach przemysłowych? Tak, zdolność zwarciowa 6kA oraz prąd znamionowy 32A pozwalają na szerokie zastosowanie w instalacjach przemysłowych o standardowym poziomie spodziewanych prądów zwarciowych.
