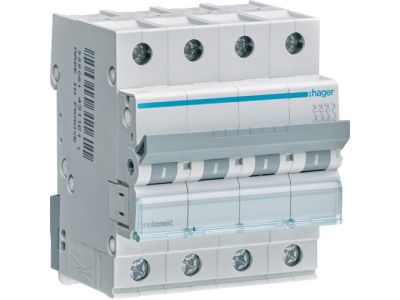

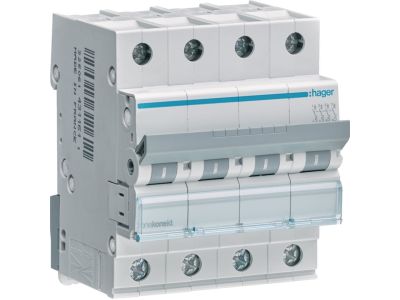

Wyłącznik nadprądowy 6kA 4P B 16A MCB | MBN416E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MBN416E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany do kompleksowej ochrony instalacji elektrycznych. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na jednoczesne rozłączanie trzech faz oraz toru neutralnego, zapewniając najwyższy poziom bezpieczeństwa w układach trójfazowych. Prąd znamionowy wynoszący 16A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat idealnie reaguje na przeciążenia w obwodach o niskich prądach rozruchowych.

• Znamionowa zwarciowa zdolność łączeniowa: Wartość Icn równa 6000A (6kA) gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych zwarć, chroniąc infrastrukturę kablową przed zniszczeniem.
• Charakterystyka B: Przeznaczona do ochrony odbiorników niewrażliwych na udary prądowe, co minimalizuje ryzyko zbędnych zadziałań przy standardowym użytkowaniu domowym i biurowym.
• Trwałość mechaniczna i elektryczna: Wysokiej jakości komponenty HAGER zapewniają długą żywotność urządzenia nawet przy częstych cyklach łączeniowych.
• Wskaźnik położenia styków: Czytelna sygnalizacja pozwala na szybką weryfikację stanu pracy aparatu, co podnosi komfort diagnostyki serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Wyłącznik spełnia wymagania normy PN-EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do instalacji domowych i podobnych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz spełnienia dyrektyw dotyczących bezpieczeństwa niskonapięciowego.

Zastosowanie

Wyłącznik MBN416E znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki konfiguracji 4P jest niezastąpiony w zabezpieczaniu obwodów trójfazowych zasilających urządzenia takie jak płyty indukcyjne, podgrzewacze wody czy małe maszyny warsztatowe. Jest to kluczowy element rozdzielnic głównych i piętrowych, gdzie wymagana jest selektywność oraz pewność zadziałania w przypadku awarii odbiornika lub uszkodzenia izolacji przewodów.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35), co zapewnia kompatybilność z większością dostępnych na rynku rozdzielnic modułowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.
• Przekrój przewodów: Zaciski windowe pozwalają na pewne mocowanie przewodów o odpowiednio dobranym przekroju, co jest kluczowe dla zachowania parametrów prądowych.
• Kolejność faz: Przy podłączeniu 4-biegunowym należy zachować poprawną kolejność faz oraz właściwe podpięcie przewodu neutralnego (N).

FAQ

• Czy wyłącznik 4P można stosować zamiast 3P+N? Tak, wyłącznik 4P rozłącza wszystkie cztery tory jednocześnie, co jest rozwiązaniem zapewniającym pełną izolację obwodu.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje szybciej na wzrost prądu (3-5 krotność prądu znamionowego) i jest dedykowana do obwodów oświetleniowych i gniazdowych bez dużych obciążeń indukcyjnych.
• Czy produkt jest kompatybilny z szynami grzebieniowymi? Tak, konstrukcja zacisków HAGER umożliwia wygodne łączenie aparatów za pomocą szyn fazowych widełkowych lub sztyftowych.
