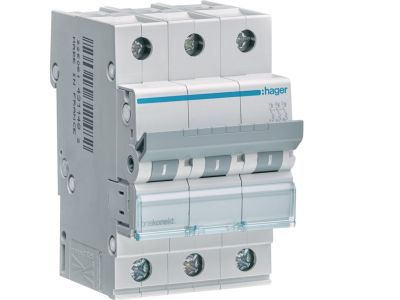

Wyłącznik nadprądowy 6kA 3P C 40A, MCB | MCN340E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN340E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany do profesjonalnego zabezpieczania instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się trzypolową konstrukcją (3P), co umożliwia jednoczesne rozłączanie trzech faz obwodu, zapewniając kompleksową ochronę odbiorników trójfazowych. Prąd znamionowy wynoszący 40A pozwala na obsługę obwodów o znacznym obciążeniu, a charakterystyka wyzwalania typu C sprawia, że aparat jest idealny do urządzeń o zwiększonym prądzie rozruchowym.

• Znamionowa zwarciowa zdolność łączeniowa: Parametr Icn na poziomie 6000A (6kA) gwarantuje bezpieczne przerwanie prądu zwarciowego, chroniąc infrastrukturę kablową przed zniszczeniem.
• Charakterystyka C: Wyzwalacz magnetyczny reaguje przy prądzie 5-10 razy większym od znamionowego, co zapobiega zbędnym zadziałaniom przy rozruchu silników czy transformatorów.
• Trwałość mechaniczna i elektryczna: Wysoka jakość komponentów HAGER zapewnia długą żywotność aparatu nawet przy częstych cyklach łączeniowych.
• Wskaźnik położenia styków: Czytelna sygnalizacja pozwala na szybką weryfikację stanu pracy urządzenia, podnosząc standardy bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, w tym z normą PN-EN 60898-1, która definiuje wymagania dla wyłączników nadprądowych do instalacji domowych i podobnych. Zgodność ta potwierdza, że wyłącznik MCN340E spełnia najwyższe standardy bezpieczeństwa pożarowego i elektrycznego, co jest kluczowe przy odbiorach technicznych instalacji przez inspektorów nadzoru.

Zastosowanie

Wyłącznik nadprądowy HAGER 40A znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Dzięki charakterystyce C, jest on szczególnie rekomendowany do zabezpieczania:

• Obwodów zasilających gniazda w warsztatach i halach produkcyjnych.
• Urządzeń klimatyzacyjnych i wentylacyjnych o średniej mocy.
• Pomp, silników elektrycznych oraz innych odbiorników indukcyjnych.
• Rozdzielnic głównych i piętrowych jako zabezpieczenie członów odpływowych.

Wskazówki Montażowe

Montaż aparatu MCN340E powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej DIN TS35 (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy zalecany przez producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.
• Przekrój przewodów: Zaciski windowe pozwalają na pewne mocowanie przewodów o odpowiednim przekroju, dostosowanym do prądu 40A, co minimalizuje spadki napięcia.
• Szynowanie: Aparat jest kompatybilny z szynami grzebieniowymi i sztyftowymi, co pozwala na estetyczne i bezpieczne łączenie wielu modułów w rozdzielnicy.

FAQ

1. Czy wyłącznik MCN340E może być stosowany jako rozłącznik główny?
Choć posiada funkcję rozłączania, jego głównym zadaniem jest ochrona nadprądowa. Jako rozłącznik główny zaleca się stosowanie dedykowanych rozłączników izolacyjnych, chyba że projekt instalacji przewiduje inaczej.

2. Co oznacza parametr 6kA w tym modelu?
Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia swojej konstrukcji i zagrożenia dla otoczenia.

3. Czy charakterystyka C nadaje się do oświetlenia LED?
Tak, charakterystyka C jest często zalecana przy dużych grupach opraw LED ze względu na wysokie prądy udarowe generowane przez zasilacze impulsowe podczas włączania.
