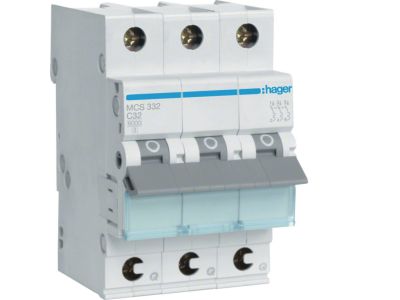

Wyłącznik nadprądowy 6kA 3P C 32A QuickConnect | MCS332 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCS332 to trójbiegunowy aparat o charakterystyce C, prądzie znamionowym 32 A i zdolności zwarciowej 6 kA. Wyposażony w system QuickConnect umożliwia szybkie i pewne podłączanie przewodów, co skraca czas montażu. Szerokość modułu wynosi 3 jednostki (moduły 17,5 mm).

• Prąd znamionowy 32 A: bezpieczna praca w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych i domowych.
• Charakterystyka C: wyzwalanie przy prądzie 5–10-krotności prądu znamionowego – dedykowana do obwodów z silnikami, transformatorami i odbiornikami o wysokim prądzie rozruchowym.
• Zdolność zwarciowa 6 kA: pewne odcięcie zwarć w typowych instalacjach rozdzielczych, zgodne z wymaganiami dla zabezpieczeń obwodów odbiorczych.
• System QuickConnect: szybkozaciskowe złącza umożliwiające intuicyjne podłączanie przewodów bez użycia narzędzi – zwiększa wydajność pracy instalatora.
• 3 bieguny (3P): kompleksowa ochrona obwodów trójfazowych z jednym modułem.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm dla wyłączników nadprądowych o charakterystyce C i zdolności zwarciowej 6 kA. Posiada certyfikat CE. Zalecany do stosowania w instalacjach według obowiązujących przepisów i norm (m.in. PN-IEC 60364).

Zastosowanie

Wyłącznik nadprądowy MCS332 znajduje zastosowanie w tablicach rozdzielczych oraz szafach sterowniczych w obwodach trójfazowych wymagających charakterystyki C.

• Zabezpieczenie obwodów silników elektrycznych, pomp, wentylatorów i innych urządzeń z dużym prądem rozruchowym.
• Ochrona linii zasilających transformatory i dławiki.
• Stosowanie w instalacjach przemysłowych, warsztatowych i komercyjnych jako zabezpieczenie nadprądowe.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Przekrój przewodów dobierz zgodnie z obowiązującymi normami (obciążalność długotrwała nie może być niższa niż prąd znamionowy wyłącznika). Złącza QuickConnect umożliwiają podłączanie przewodów bez narzędzi – po wciśnięciu dźwigni wkładamy odizolowany koniec przewodu i zwalniamy. Dokręć zaciski śrubowe (jeśli występują) momentem zgodnym z dokumentacją producenta.

FAQ

• Co oznacza symbol QuickConnect? To system szybkiego podłączania przewodów – złączki zatrzaskowe pozwalają na montaż bez użycia narzędzi, co przyspiesza instalację i zwiększa komfort pracy.
• Jaka jest charakterystyka C i w jakich obwodach najlepiej się sprawdza? Charakterystyka C oznacza wyzwalanie przy prądzie 5–10 razy większym od prądu znamionowego. Stosuje się ją w obwodach, gdzie występują duże prądy rozruchowe, np. silniki, transformatory, nagrzewnice.
• Czy wyłącznik nadprądowy MCS332 nadaje się do instalacji domowej? Tak, jeśli w instalacji domowej występują obwody trójfazowe (np. kuchnia elektryczna, grzałki) i wymagana jest charakterystyka C. W standardowych obwodach oświetleniowych i gniazd wtykowych zaleca się charakterystykę B.
