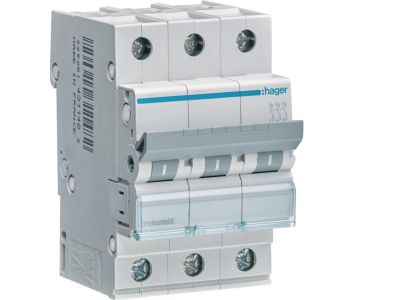

Wyłącznik nadprądowy 6kA 3P C 32A, MCB | MCN332E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN332E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych wymagających niezawodnej ochrony. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 32A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie nadaje się do obwodów o zwiększonych prądach rozruchowych, takich jak silniki czy grupy oświetleniowe.

• Znamionowa zwarciowa zdolność łączeniowa: Wartość Icn wynosząca 6000A (6kA) gwarantuje bezpieczeństwo instalacji i ciągłość pracy nawet w przypadku wystąpienia gwałtownych zwarć.
• Charakterystyka C: Wyzwalacz magnetyczny reaguje przy prądzie od 5 do 10-krotności prądu znamionowego, co eliminuje ryzyko niepożądanych zadziałań przy urządzeniach o wysokim poborze prądu na starcie.
• Trwałość mechaniczna i elektryczna: Wysokiej jakości komponenty HAGER zapewniają długą żywotność aparatu, co przekłada się na niższe koszty eksploatacji systemu.
• Wskaźnik położenia styków: Czytelna sygnalizacja pozwala na szybką weryfikację stanu pracy urządzenia, podnosząc standardy bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do zastosowań domowych i podobnych instalacji elektroenergetycznych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim oraz spełnienia wysokich standardów jakościowych i bezpieczeństwa użytkowania.

Zastosowanie

Wyłącznik nadprądowy HAGER MCN332E znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Dzięki charakterystyce C i prądowi 32A, jest on optymalnym wyborem do zabezpieczania:

• Linii zasilających gniazda siłowe w warsztatach i halach produkcyjnych.
• Obwodów zasilających urządzenia klimatyzacyjne i wentylacyjne.
• Systemów oświetlenia przemysłowego o dużej mocy.
• Małych silników elektrycznych oraz pomp, gdzie występuje zjawisko prądu rozruchowego.

Wskazówki Montażowe

Aparat jest przystosowany do szybkiego i stabilnego montażu na standardowej szynie DIN (TS35). Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne mocowanie przewodów o odpowiednim przekroju, dostosowanym do obciążenia 32A.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji pionowej lub poziomej na szynie montażowej w rozdzielnicy.
• Ochrona przed dotykiem: Konstrukcja zacisków minimalizuje ryzyko przypadkowego dotknięcia części pod napięciem (stopień ochrony IP20 w zabudowie).

FAQ

1. Czy wyłącznik MCN332E nadaje się do ochrony silników?
Tak, charakterystyka C jest dedykowana dla odbiorników o większych prądach rozruchowych, co czyni ten model odpowiednim dla wielu typów silników elektrycznych o dopasowanej mocy.

2. Jaka jest różnica między charakterystyką B a C?
Charakterystyka C, zastosowana w tym modelu, pozwala na późniejsze zadziałanie wyzwalacza magnetycznego niż w przypadku charakterystyki B, co zapobiega wyzwalaniu wyłącznika podczas startu urządzeń indukcyjnych.

3. Czy produkt posiada możliwość podłączenia szyn grzebieniowych?
Tak, aparatura modułowa HAGER jest w pełni kompatybilna z systemami szyn łączeniowych, co znacznie przyspiesza i estetyzuje prace montażowe w rozdzielnicy.
