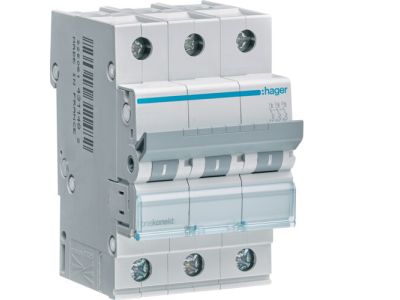

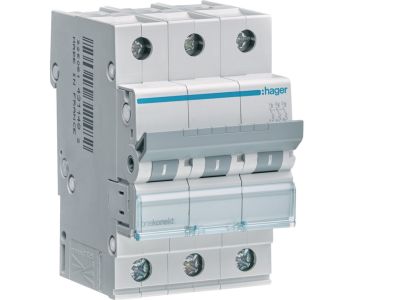

Wyłącznik nadprądowy 6kA 3P C 2A, MCB | MCN302E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN302E renomowanej marki HAGER to zaawansowany aparat modułowy zaprojektowany do precyzyjnej ochrony instalacji elektrycznych. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P), co pozwala na jednoczesne zabezpieczanie trzech faz obwodu. Prąd znamionowy o wartości 2 A sprawia, że jest to idealne rozwiązanie do ochrony odbiorników o niskim poborze mocy, gdzie wymagana jest wysoka czułość zabezpieczenia. Charakterystyka wyzwalania typu C została dobrana tak, aby umożliwić bezpieczny rozruch urządzeń o zwiększonym prądzie rozruchowym, przy jednoczesnym zachowaniu rygorystycznych standardów bezpieczeństwa.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosząca 6000 A (6 kA) gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o dużej energii.
• Trójpolowa konstrukcja: Zapewnia kompleksową ochronę i izolację obwodów trójfazowych.
• Niezawodność marki HAGER: Wykorzystanie wysokiej jakości materiałów izolacyjnych oraz precyzyjnych mechanizmów wyzwalających przekłada się na długowieczność aparatu.
• Wskaźnik położenia styków: Pozwala na szybką, wizualną weryfikację stanu pracy urządzenia, co podnosi poziom bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnienie normy PN-EN 60898-1 potwierdza, że wyłącznik nadprądowy MCN302E jest dopuszczony do użytku w instalacjach domowych oraz podobnych, gwarantując powtarzalność parametrów technicznych oraz pełne bezpieczeństwo użytkowników końcowych. Posiada on również niezbędne certyfikaty CE, co jest kluczowe dla inżynierów i inspektorów nadzoru przy odbiorach technicznych instalacji.

Zastosowanie

Wyłącznik nadprądowy 3P C 2A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Ze względu na niską wartość prądu znamionowego (2 A) oraz charakterystykę C, jest on szczególnie polecany do:

• Zabezpieczania obwodów sterowniczych i automatyki przemysłowej.
• Ochrony silników o małej mocy, gdzie występują umiarkowane prądy rozruchowe.
• Zabezpieczania transformatorów sterowniczych oraz urządzeń pomiarowych.
• Instalacji w rozdzielnicach głównych i oddziałowych w budownictwie komercyjnym oraz przemysłowym.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik MCN302E jest przystosowany do szybkiego montażu na standardowej szynie DIN (TS35), co znacząco skraca czas prac instalacyjnych. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Aparat umożliwia podłączenie za pomocą szyn grzebieniowych, co pozwala na estetyczne i uporządkowane oprzewodowanie rozdzielnicy. Przed uruchomieniem należy upewnić się, że przekrój przewodów jest odpowiednio dobrany do prądu znamionowego i charakterystyki obciążenia.

FAQ

• Czy charakterystyka C jest odpowiednia dla oświetlenia LED? Tak, charakterystyka C jest często wybierana przy zasilaczach LED ze względu na występujące w nich prądy udarowe podczas włączania.
• Jaka jest maksymalna zdolność zwarciowa tego modelu? Model MCN302E posiada znamionową zdolność łączeniową wynoszącą 6 kA (6000 A) zgodnie z normą EN 60898-1.
• Czy wyłącznik można montować w dowolnej pozycji? Tak, konstrukcja aparatów HAGER pozwala na montaż w pionie lub poziomie na szynie DIN, bez wpływu na parametry wyzwalania.
