Wyłącznik nadprądowy 6kA 3P C 25A, MCB | MCN325E Hager

Opis i Kluczowe Cechy

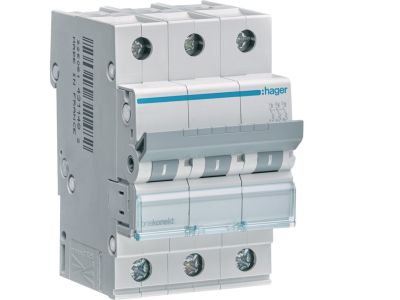

Wyłącznik nadprądowy MCN325E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się trzypolową konstrukcją (3P), co umożliwia jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 25 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie nadaje się do obwodów o zwiększonych prądach rozruchowych, takich jak silniki czy grupy opraw oświetleniowych.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6000 A (6 kA), co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia gwałtownych awarii.
• Trwałość mechaniczna: Solidna konstrukcja obudowy zapewnia długą żywotność i niezawodność działania w trudnych warunkach eksploatacyjnych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja optyczna pozwala na szybką identyfikację stanu pracy urządzenia (załączony/wyłączony).
• Technologia zacisków: Zastosowanie nowoczesnych zacisków klatkowych umożliwia pewne mocowanie przewodów i szyn łączeniowych, minimalizując ryzyko wzrostu rezystancji stykowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do zastosowań domowych i podobnych instalacji elektroenergetycznych. Posiada certyfikację CE oraz przeszedł rygorystyczne testy jakościowe producenta HAGER, co jest gwarancją najwyższego poziomu bezpieczeństwa i powtarzalności parametrów technicznych.

Zastosowanie

Wyłącznik nadprądowy MCN325E znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz przemysłowego. Dzięki charakterystyce C, aparat ten jest rekomendowany do:

• Zabezpieczania obwodów zasilających urządzenia o charakterze indukcyjnym.
• Ochrony instalacji gniazdowych w warsztatach i halach produkcyjnych.
• Zabezpieczania linii zasilających klimatyzatory, pompy ciepła oraz wentylatory.
• Ochrony kabli i przewodów przed skutkami cieplnymi przeciążeń oraz dynamicznymi skutkami zwarć.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną), aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekrojach dostosowanych do obciążenia 25 A, co zapewnia optymalną gęstość prądu.
• Pozycjonowanie: Możliwość montażu w dowolnej pozycji na szynie ułatwia organizację przestrzeni w rozdzielnicy.
• Szynowanie: Aparat jest kompatybilny z szynami grzebieniowymi i widelcowymi, co znacząco przyspiesza prace instalacyjne przy łączeniu wielu modułów.

FAQ

1. Czy charakterystyka C jest odpowiednia do zwykłych gniazdek domowych?
Charakterystyka C jest stosowana tam, gdzie występują urządzenia o wyższym prądzie rozruchowym. W standardowych obwodach oświetleniowych częściej stosuje się charakterystykę B, jednak w kuchniach czy garażach charakterystyka C zapobiega niepożądanym wyzwoleniom przy starcie urządzeń AGD lub elektronarzędzi.

2. Jaka jest różnica między 1P a 3P?
Oznaczenie 3P oznacza, że wyłącznik jest trzypolowy i służy do jednoczesnego rozłączania trzech faz. Jest to niezbędne w instalacjach trójfazowych (siłowych).

3. Czy wyłącznik HAGER MCN325E można łączyć z osprzętem innych producentów?
Pod względem elektrycznym tak, jednak ze względu na dopasowanie szyn łączeniowych i estetykę rozdzielnicy, zaleca się stosowanie aparatury modułowej jednego producenta w obrębie jednej sekcji.
