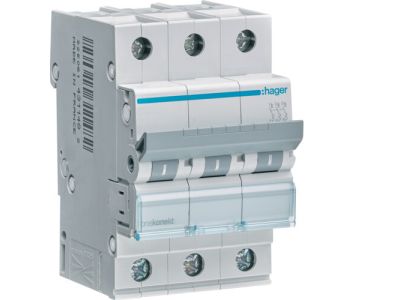

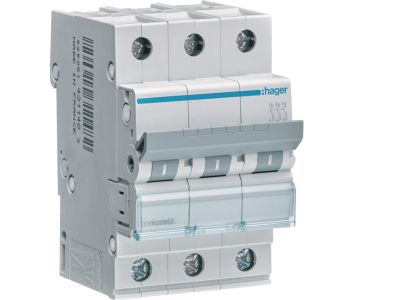

Wyłącznik nadprądowy 6kA 3P C 20A, MCB | MCN320E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN320E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany do profesjonalnego zabezpieczania obwodów trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla odbiorników o zwiększonym prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6000A (6kA) gwarantuje wysoki poziom bezpieczeństwa i niezawodności w przypadku wystąpienia gwałtownych skoków energii w sieci. Trójbiegunowa konstrukcja (3P) pozwala na jednoczesne odłączanie trzech faz, co jest kluczowe dla ochrony silników oraz rozbudowanych systemów zasilania w sektorze komercyjnym i przemysłowym.

• Prąd znamionowy 20A: Zapewnia optymalne dopasowanie do obciążeń o średniej mocy.
• Charakterystyka C: Przeznaczona do urządzeń generujących prądy udarowe podczas startu.
• Zdolność zwarciowa 6kA: Skuteczna ochrona instalacji przed skutkami zwarć o wysokiej energii.
• Konstrukcja 3-polowa: Pełna ochrona i separacja obwodów trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do użytku w instalacjach domowych i podobnych, zapewniając powtarzalność parametrów technicznych oraz najwyższy stopień ochrony przeciwporażeniowej. Producent HAGER kładzie szczególny nacisk na jakość wykonania, co przekłada się na długą żywotność mechaniczną i elektryczną aparatu.

Zastosowanie

Wyłącznik MCN320E znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki charakterystyce C, jest on rekomendowany do zabezpieczania obwodów zasilających gniazda wtykowe, oświetlenie o dużej mocy, a także mniejsze silniki elektryczne i urządzenia klimatyzacyjne, gdzie prąd rozruchowy może kilkukrotnie przekraczać prąd znamionowy. Jest to niezastąpiony element rozdzielnic w budynkach biurowych, warsztatach oraz obiektach użyteczności publicznej, gdzie wymagana jest niezawodność i ciągłość zasilania.

Wskazówki Montażowe

Aparat jest przystosowany do szybkiego i stabilnego montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia trwałe połączenie przewodów. Wyłącznik posiada czytelne oznaczenia zacisków, co ułatwia prawidłowe podłączenie faz. Zaleca się regularną kontrolę wzrokową stanu połączeń oraz dbanie o czystość otoczenia aparatu w rozdzielnicy, aby zapewnić optymalne warunki odprowadzania ciepła.

FAQ

• Czy wyłącznik o charakterystyce C można stosować zamiast charakterystyki B? Tak, jeśli w obwodzie występują urządzenia o wyższym prądzie rozruchowym, jednak należy pamiętać o sprawdzeniu warunku samoczynnego wyłączenia zasilania (pętli zwarcia).
• Jaka jest główna funkcja wyłącznika 3P? Wyłącznik 3P (trójbiegunowy) służy do jednoczesnego zabezpieczania i rozłączania trzech faz w obwodach trójfazowych, co zapobiega pracy urządzeń (np. silników) na niepełnej liczbie faz w przypadku awarii.
• Czy produkt HAGER MCN320E posiada wskaźnik zadziałania? Tak, aparatura modułowa HAGER jest wyposażona w czytelne systemy informujące o stanie pracy urządzenia, co ułatwia diagnostykę usterki w rozdzielnicy.
