Wyłącznik nadprądowy 6kA 3P C 16A QuickConnect MCB | MCS316 Hager

Opis i Kluczowe Cechy

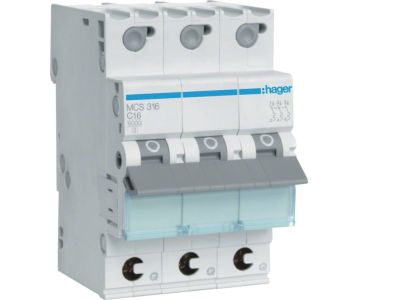

Wyłącznik nadprądowy MCS316 to trójbiegunowy (3P) bezpiecznik instalacyjny o prądzie znamionowym 16A i charakterystyce C, dedykowany do ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki zdolności wyłączania prądów zwarciowych do 6 kA zapewnia wysokie bezpieczeństwo w instalacjach przemysłowych i budynkowych. Wyposażony w technologię QuickConnect umożliwia szybkie i pewne podłączenie przewodów, co skraca czas montażu.

• Prąd znamionowy 16 A: gwarantuje niezawodną ochronę obwodów o średnim obciążeniu, zapobiegając przegrzewaniu przewodów.
• Charakterystyka C: wyzwalanie przy prądzie 5-10 krotności prądu znamionowego – idealna do odbiorników o charakterze indukcyjnym (silniki, transformatory) i obciążeń z dużym prądem rozruchowym.
• Zdolność wyłączania 6 kA: zapewnia skuteczne przerywanie prądów zwarciowych w sieciach o podwyższonej mocy zwarciowej.
• Konfiguracja 3-biegunowa (3P): przeznaczona do zabezpieczania obwodów trójfazowych, odcinająca wszystkie trzy fazy jednocześnie.
• System QuickConnect: szybkie złącza umożliwiające beznarzędziowe podłączanie przewodów, co przyspiesza instalację i redukuje ryzyko błędów montażowych.

Zgodność z Normami

Wyłącznik MCS316 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dotyczącymi sprzętu elektroinstalacyjnego. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy MCS316 znajduje zastosowanie w rozdzielnicach elektrycznych jako podstawowe zabezpieczenie obwodów odbiorczych. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i obiektach komercyjnych oraz lekkim przemyśle.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtykowych w budynkach użyteczności publicznej.
• Ochrona linii zasilających urządzenia AGD, pompy, wentylatory oraz inne odbiorniki o charakterystyce silnie obciążającej.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach w systemach automatyki budynkowej.
• Zabezpieczenie obwodów sterowniczych i zasilających w maszynach przemysłowych, wymagających prądu znamionowego 16 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego MCS316 może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie nośnej TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i warunkami instalacji, kierując się normami. Zaciski QuickConnect umożliwiają szybkie podłączenie – wystarczy wsunąć odizolowany przewód, nie wymagając użycia wkrętaka. Maksymalny moment dokręcania (jeśli dotyczy alternatywnych zacisków śrubowych) należy sprawdzić w dokumentacji produktu. Po zakończeniu montażu sprawdź poprawność połączeń i wykonaj próbę zadziałania zgodnie z instrukcją.

FAQ

• Czy wyłącznik MCS316 posiada podświetlenie LED? Nie, wyłącznik nadprądowy MCS316 nie jest wyposażony w podświetlenie. Jest to standardowy wyłącznik bez wskaźnika świetlnego – stan zadziałania można sprawdzić wizualnie po położeniu dźwigni.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje w danych katalogowych stopnia ochrony IP. Typowo aparatura modułowa montowana w rozdzielnicach wewnątrz budynku posiada minimalny stopień ochrony IP20 przed dotykiem palcem – dla konkretnych wartości sprawdź dokumentację techniczną produktu.
• Do jakich obwodów najlepiej stosować charakterystykę C? Charakterystyka C jest zalecana do obwodów, w których występują duże prądy rozruchowe, np. zasilanie silników, transformatorów, lamp wyładowczych lub urządzeń grzewczych. Wyłącznik nie wyłącza się przy chwilowych przeciążeniach wywołanych rozruchem, a jednocześnie szybko reaguje na zwarcia.
