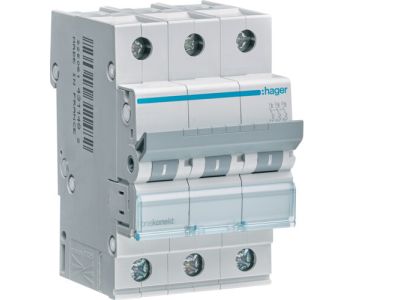

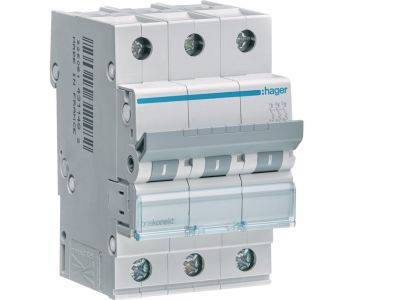

Wyłącznik nadprądowy 6kA 3P C 16A, MCB | MCN316E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN316E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 16A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie nadaje się do obwodów z urządzeniami o zwiększonym prądzie rozruchowym, takimi jak silniki czy grupy opraw oświetleniowych. Znamionowa zwarciowa zdolność łączeniowa Icn na poziomie 6000A (6kA) gwarantuje wysoki poziom bezpieczeństwa, skutecznie przerywając obwód w momencie wystąpienia gwałtownych skoków energii, chroniąc tym samym kable i przewody przed nieodwracalnym uszkodzeniem termicznym.

• Trójpolowa konstrukcja: Zapewnia kompleksową ochronę obwodów trójfazowych.
• Charakterystyka C: Optymalna dla odbiorników o charakterze indukcyjnym i mieszanym.
• Zdolność zwarciowa 6kA: Wysoka odporność na prądy zwarciowe zgodnie z normą produktową.
• Technologia QuickConnect: Umożliwia szybki i pewny montaż przewodów oraz szyn łączeniowych.
• Wskaźnik położenia styków: Czytelna sygnalizacja stanu pracy aparatu zwiększa bezpieczeństwo obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy PN-EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do instalacji domowych i podobnych. Dzięki temu projektanci i instalatorzy mają pewność, że zastosowany aparat zapewnia powtarzalność parametrów technicznych oraz pełną kompatybilność z nowoczesnymi systemami rozdziału energii. Stopień ochrony IP20 (po zabudowie w rozdzielnicy) zapewnia bezpieczeństwo przed dotykiem części czynnych.

Zastosowanie

Wyłącznik HAGER MCN316E znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Ze względu na charakterystykę C, jest on szczególnie rekomendowany do zabezpieczania obwodów gniazd wtykowych w warsztatach, zasilania małych silników elektrycznych, pomp oraz systemów klimatyzacji, gdzie prądy rozruchowe mogą chwilowo przekraczać wartości znamionowe. Jest to kluczowy element rozdzielnic głównych i piętrowych, dbający o selektywność zabezpieczeń i ciągłość zasilania pozostałych sekcji instalacji.

Wskazówki Montażowe

Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN TS35 (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i gwarantuje długowieczność połączenia. Wyłącznik współpracuje z szynami grzebieniowymi (widełkowymi lub sztyftowymi), co pozwala na estetyczne i przejrzyste mostkowanie aparatów wewnątrz rozdzielnicy. Zaleca się regularną kontrolę wzrokową stanu połączeń oraz dbanie o czystość otoczenia aparatu, aby zapewnić optymalne warunki odprowadzania ciepła.

FAQ

• Czy charakterystyka C jest odpowiednia do zwykłych gniazdek domowych? Tak, charakterystyka C jest często stosowana w obwodach, gdzie podłączane są urządzenia o większym poborze prądu przy starcie, co zapobiega uciążliwym wyzwalaniom bezpiecznika.
• Jaka jest różnica między 1P a 3P? Model 3P (trójpolowy) rozłącza jednocześnie trzy tory prądowe, co jest niezbędne w przypadku zasilania urządzeń trójfazowych (siłowych).
• Czy wyłącznik MCN316E można łączyć z szynami łączeniowymi innych producentów? Wyłącznik jest zaprojektowany w standardzie modułowym, jednak najlepszą kompatybilność i pewność styku uzyskuje się stosując dedykowane akcesoria marki HAGER.
