Wyłącznik nadprądowy 6kA 3P C 13A MCB | MCN313E Hager

Opis i Kluczowe Cechy

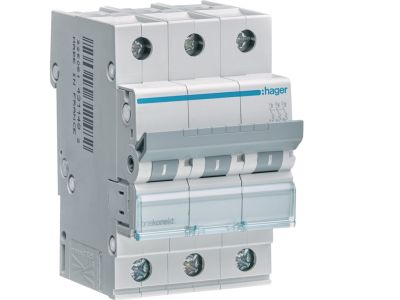

Wyłącznik nadprądowy MCN313E (MCB) marki Hager to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 13 A i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 6 kA skutecznie chroni przewody i kable przed skutkami zwarć oraz przeciążeń w instalacjach elektrycznych. Kompaktowa konstrukcja umożliwia montaż na szynie TH35 w rozdzielnicach modułowych.

• Prąd znamionowy 13 A: Dobrany do zabezpieczenia obwodów o umiarkowanym obciążeniu, zapobiega przegrzewaniu się przewodów przy długotrwałym przeciążeniu.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności In – idealna do obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym.
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne wyłączenie prądów zwarciowych w typowych instalacjach niskiego napięcia bez ryzyka uszkodzenia aparatu.
• Liczba biegunów 3P: Zabezpiecza trzy fazy jednocześnie – niezbędna w obwodach trójfazowych (np. zasilanie silników, pieców, rozdzielnic podrzędnych).
• Kompaktowy moduł 1P? (nie podano szerokości): (jeśli dane nie zawierają szerokości – pomijamy, pozostawiamy tylko w przypadku posiadania informacji).

Zgodność z Normami

Wyłącznik nadprądowy MCN313E spełnia wymagania obowiązujących norm europejskich (EN) oraz posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa dla aparatury modułowej stosowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Wyłącznik MCN313E znajduje zastosowanie w rozdzielnicach głównych i podrzędnych instalacji elektrycznych, zarówno w budynkach mieszkalnych, jak i komercyjnych oraz przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtykowych o prądzie znamionowym do 13 A.
• Zabezpieczenie linii zasilających silniki małej mocy, wentylatory, pompy.
• Ochrona przewodów w instalacjach trójfazowych (np. piece akumulacyjne, klimatyzatory).
• Stosowanie w rozdzielnicach w systemach automatyki budynkowej jako zabezpieczenie obwodów sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i zabezpieczeniem (zalecany przekrój dla 13 A co najmniej 1,5 mm² Cu). Moment dokręcania zacisków oraz długość odizolowania przewodu – według dokumentacji producenta. Po zamontowaniu sprawdzić poprawność działania poprzez test wyzwalania (dźwignia ręczna).

FAQ

• Czy wyłącznik MCN313E nadaje się do silników? Tak, charakterystyka C (5–10×In) jest odpowiednia do zabezpieczania obwodów z silnikami indukcyjnymi i transformatorami, które generują krótkotrwałe prądy rozruchowe.
• Jaka jest zdolność zwarciowa wyłącznika? Zgodnie z danymi producenta wynosi 6 kA, co wystarcza do ochrony w typowych instalacjach niskiego napięcia w budynkach.
• Czy montaż wymaga dodatkowych akcesoriów? Do montażu na szynie TH35 nie są potrzebne dodatkowe elementy. W przypadku potrzeby sygnalizacji stanu można zastosować styki pomocnicze (np. SVN311) – należy jednak upewnić się, że są kompatybilne z serią MCN.
