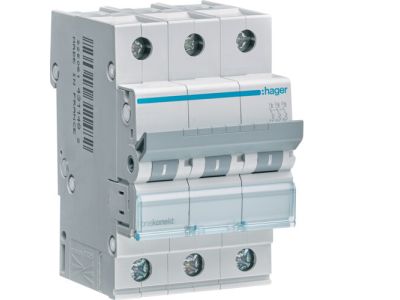

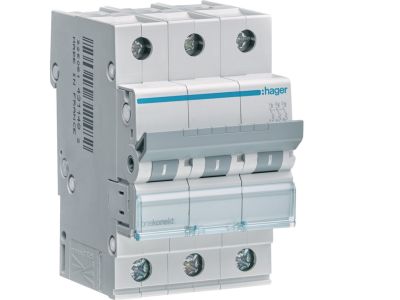

Wyłącznik nadprądowy 6kA 3P C 10A, MCB | MCN310E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN310E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany z myślą o profesjonalnych instalacjach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A, co pozwala na precyzyjne zabezpieczenie obwodów odbiorczych o umiarkowanym poborze mocy. Dzięki charakterystyce wyzwalania typu C, wyłącznik jest przystosowany do pracy w obwodach, w których występują wyższe prądy rozruchowe, zapewniając stabilność zasilania bez nieuzasadnionych zadziałań.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6000 A (6 kA), co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia gwałtownych awarii sieci.
• Konfiguracja 3P: Trójbiegunowa konstrukcja umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe dla ochrony silników i zaawansowanych rozdzielnic przemysłowych.
• Trwałość mechaniczna: Wysoka jakość materiałów użytych przez firmę HAGER zapewnia długą żywotność aparatu nawet przy częstych cyklach łączeniowych.
• Wskaźnik położenia styków: Czytelna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa obsługi technicznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do zastosowań domowych i podobnych instalacji elektroenergetycznych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz dowodem na zachowanie najwyższych standardów bezpieczeństwa elektrycznego i elektromagnetycznego.

Zastosowanie

Wyłącznik nadprądowy HAGER MCN310E znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Dzięki charakterystyce C, idealnie nadaje się do zabezpieczania:

• Obwodów gniazd wtykowych w warsztatach i halach produkcyjnych.
• Niewielkich silników elektrycznych i urządzeń z elementami indukcyjnymi.
• Systemów oświetleniowych wykorzystujących lampy wyładowcze lub nowoczesne panele LED o wysokim prądzie startowym.
• Rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych.

Wskazówki Montażowe

Aparat jest przystosowany do szybkiego i intuicyjnego montażu na standardowej szynie montażowej DIN (TS35). Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na montaż przewodów o odpowiednio dobranym przekroju, co minimalizuje spadki napięcia.
• Pozycja pracy: Wyłącznik może być montowany w dowolnej pozycji na szynie, jednak zaleca się zachowanie pionowej orientacji dla optymalnej konwekcji cieplnej.
• Ochrona przed dotykiem: Konstrukcja zacisków zapewnia stopień ochrony IP20, co chroni instalatora przed przypadkowym dotknięciem części pod napięciem.

FAQ

1. Czy charakterystyka C jest odpowiednia do zwykłego oświetlenia domowego?
Charakterystyka C jest bardziej zwłoczna niż B. Można ją stosować w domu, szczególnie jeśli w obwodzie występują urządzenia generujące skoki prądu przy włączaniu, jednak dla standardowych żarówek częściej wybiera się charakterystykę B.

2. Co oznacza parametr 6kA?
Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia swojej konstrukcji i zagrożenia dla otoczenia.

3. Czy wyłącznik MCN310E można łączyć z szynami grzebieniowymi?
Tak, aparatura modułowa HAGER jest w pełni kompatybilna z systemami szyn łączeniowych (fazowych), co znacznie przyspiesza montaż w rozdzielnicy i estetykę okablowania.
