Wyłącznik nadprądowy 400V 6kA, 3-biegunowy, C, 1,6A, gł.=70mm | 5SY6315-7 Siemens

Alternatywny kod produktu: 5SY63157

Opis i Kluczowe Cechy

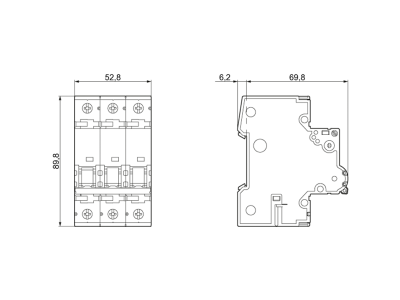

Wyłącznik nadprądowy SENTRON 5SY6315-7 firmy Siemens zabezpiecza obwody przed przeciążeniem i zwarciem w instalacjach mieszkalnych, użytkowych i lekkim przemyśle. Wykonany jako aparat 3-biegunowy o charakterystyce C, prądzie znamionowym 1,6 A, napięciu 400 V i zdolności zwarciowej 6 kA. Głębokość montażowa wynosi 70 mm. Dzięki podwójnemu suwakowi montaż na szynie TH35 odbywa się bez użycia narzędzi, a dwukomorowy zacisk umożliwia wygodne łączenie przewodów i szyny zbiorczej.

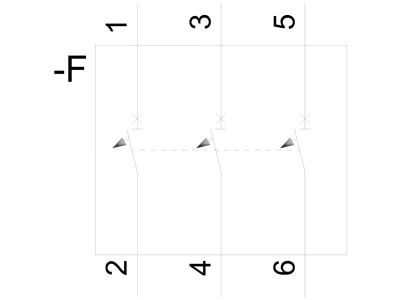

• 3-biegunowy: Ochrona wszystkich faz w trójfazowych obwodach odbiorczych – jeden aparat zamiast trzech pojedynczych.
• Charakterystyka C (5÷10 x I_n): Odpowiednia dla obwodów z odbiornikami o podwyższonym prądzie rozruchowym, takimi jak silniki, transformatory czy zasilacze impulsowe.
• Prąd znamionowy 1,6 A: Precyzyjne zabezpieczenie przewodów o małym przekroju i urządzeń o niewielkim poborze mocy bez ryzyka zbędnych wyłączeń.
• Zdolność zwarciowa 6 kA (I_cn): Bezpieczne przerywanie zwarć w typowych warunkach sieci niskiego napięcia (do 400 V) – gwarancja ochrony instalacji i obsługi.
• Napięcie znamionowe 400 V AC: Praca w układach trójfazowych 230/400 V (TN, TT) – pełna kompatybilność z siecią energetyczną.
• Montaż bez narzędzi (podwójny suwak): Szybkie mocowanie na szynie DIN TH35 oraz demontaż bez użycia śrubokręta – oszczędność czasu podczas instalacji i modernizacji rozdzielnic.
• Dwukomorowy zacisk: Możliwość podłączenia zarówno przewodu, jak i szyny zbiorczej w tym samym zacisku – uproszczenie okablowania i redukcja liczby połączeń.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SY6315-7 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (IEC/EN) oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy przeznaczony jest do ochrony obwodów odbiorczych przed skutkami przeciążenia i zwarcia w instalacjach budynków mieszkalnych, biurowych, usługowych oraz w lekkim przemyśle. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie z charakterystyką C.

• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i odbiorników małej mocy w instalacjach trójfazowych.
• Zabezpieczenie obwodów sterowania, zasilania styczników, przekaźników i układów automatyki.
• Ochrona linii zasilających szyny zbiorcze rozdzielnic głównych i podrozdzielnic.
• Instalacje w małych maszynach, urządzeniach warsztatowych i laboratoriach wymagających prądu znamionowego 1,6 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 bez użycia narzędzi – wystarczy wsunąć aparat do oporu, aż suwak zatrzaśnie się w rowku szyny. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Zaciski przewodów dokręcaj momentem podanym w dokumentacji producenta (zwykle 2,0–3,5 Nm). Przekrój przewodów dobierz zgodnie z obciążalnością prądową i zabezpieczeniem. Okablowanie zasilania można uprościć, stosując tylną szynę zbiorczą (akcesorium). Demontaż wykonuje się, wciskając podwójny suwak – narzędzie nie jest potrzebne.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza, że wyzwalanie termiczne (przeciążeniowe) działa przy przeciążeniu, a magnetyczne (zwarciowe) przy prądzie 5 do 10 razy większym od prądu znamionowego (8–16 A). Jest to typowa charakterystyka do obwodów z odbiornikami o podwyższonym prądzie rozruchowym.
• Czy wyłącznik ma zabezpieczenie różnicowoprądowe? Nie. Jest to wyłącznik nadprądowy (MCB) – chroni tylko przed przeciążeniem i zwarciem. Do ochrony przed porażeniem prądem elektrycznym należy zastosować wyłącznik różnicowoprądowy (RCD) w odpowiednim konfiguracji.
• Jaka jest głębokość montażowa i czy pasuje do standardowych rozdzielnic? Głębokość wynosi 70 mm, co jest zgodne z typowymi rozdzielnicami natynkowymi i podtynkowymi. Szerokość jednostki modułowej (3-biegunowej) to 3 moduły po 17,5 mm (52,5 mm). Wyłącznik współpracuje z pełną gamą akcesoriów SENTRON (szyny, mostki, zaciski).
