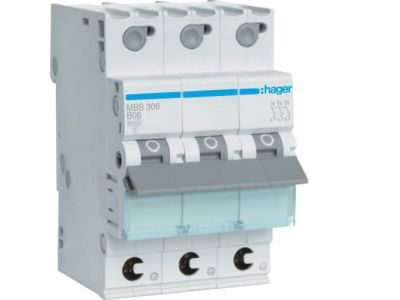

Wyłącznik nadprądowy 6kA 3P B 6A QuickConnect MCB | MBS306 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy QuickConnect MBS306 to trójbiegunowe urządzenie o prądzie znamionowym 6A i charakterystyce B, przeznaczone do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Dzięki zdolności wyłączania 6kA zapewnia skuteczną ochronę w typowych instalacjach niskiego napięcia. Szerokość modułu – standard 3 moduły (52,5 mm na szynie TH35). System QuickConnect umożliwia szybki i pewny montaż bez użycia narzędzi.

• Prąd znamionowy 6 A: Zabezpiecza obwody o umiarkowanym obciążeniu – idealny do oświetlenia, gniazd wtyczkowych i mniejszych odbiorników.
• Charakterystyka B: Wyzwalanie przy prądach 3-5 krotności prądu znamionowego – przeznaczona do obwodów bez dużych prądów rozruchowych (instalacje oświetleniowe, gniazda).
• Zdolność wyłączania 6 kA: Gwarantuje pewne rozłączenie obwodu podczas zwarcia w sieciach o typowej impedancji, minimalizując ryzyko uszkodzenia instalacji.
• System QuickConnect: Umożliwia szybkie podłączenie przewodów bez użycia śrub – oszczędza czas montażu i zwiększa powtarzalność połączeń.
• 3 bieguny (3P): Chroni wszystkie trzy fazy w trójfazowych obwodach odbiorczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami dotyczącymi wyłączników nadprądowych (seria IEC/EN 60898), co potwierdza certyfikat CE. Dopuszczony do stosowania w instalacjach budynkowych na terenie UE.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy MBS306 znajduje zastosowanie w rozdzielnicach niskiego napięcia, szczególnie w obwodach wymagających szybkiego montażu bez użycia narzędzi.

• Zabezpieczanie obwodów oświetlenia i gniazd w budynkach mieszkalnych oraz biurowych.
• Ochrona sterowników PLC, przekaźników i modułów automatyki przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach tymczasowych (place budowy, imprezy) dzięki szybkiemu podłączaniu QuickConnect.
• Jako zabezpieczenie obwodów sygnalizacji i małych odbiorników przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać zgodnie z instrukcją producenta – w systemie QuickConnect użyj odpowiedniego narzędzia do wciśnięcia przewodu (nie wymaga dokręcania śrub). Przekrój przewodów dobierz zgodnie z prądem znamionowym obwodu (co najmniej 1 mm²). Nie przekraczaj wartości znamionowych podanych na obudowie.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, wyłącznik MBS306 nie jest wyposażony w diodę sygnalizacyjną. Stan zadziałania można stwierdzić po położeniu dźwigni (w dół = wyzwolony).
• Jaki jest stopień ochrony obudowy? Wbudowany moduł przeznaczony jest do montażu wewnątrz rozdzielnicy, dlatego posiada stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm). Po zamontowaniu w szafie stopień wzrasta do IP – zgodnie z obudową.
• Czy wyłącznik można stosować w obwodach z silnikami? Charakterystyka B może powodować zbędne zadziałanie przy rozruchu silników o dużym prądzie rozruchowym. Do silników i urządzeń z dużym prądem startowym zaleca się charakterystykę C lub D.
