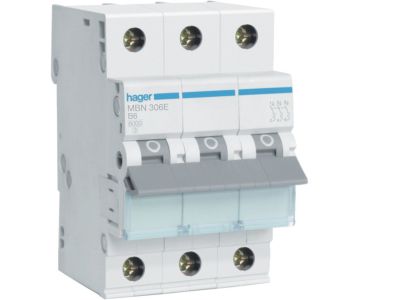

Wyłącznik nadprądowy 6kA 3P B 6A, MCB | MBN306E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) marki HAGER o numerze katalogowym MBN306E to zaawansowany komponent elektroinstalacyjny zaprojektowany do precyzyjnej ochrony obwodów trójfazowych. Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową Icn wynoszącą 6000 A (6 kA), co gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia gwałtownych skoków prądu. Prąd znamionowy o wartości 6 A oraz charakterystyka wyzwalania typu B sprawiają, że aparat ten jest idealnym rozwiązaniem do zabezpieczania odbiorników o niskich prądach rozruchowych, takich jak obwody oświetleniowe czy gniazda wtykowe ogólnego przeznaczenia.

• Konstrukcja 3-biegunowa (3P): Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe dla ochrony silników i urządzeń zasilanych napięciem 400V.
• Charakterystyka B: Zapewnia szybką reakcję wyzwalacza magnetycznego przy prądzie od 3 do 5-krotności prądu znamionowego.
• Wysoka trwałość: Produkty HAGER słyną z wysokiej jakości wykonania mechanicznego, co przekłada się na długą żywotność styków.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Wyłącznik MBN306E został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi. Spełnia wymagania normy PN-EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do instalacji domowych i podobnych. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt przeszedł rygorystyczne testy w zakresie wytrzymałości dielektrycznej, odporności na udary oraz precyzji działania wyzwalaczy termicznych i magnetycznych.

Zastosowanie

Aparat znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Ze względu na prąd znamionowy 6 A, jest on dedykowany do ochrony obwodów sterowniczych, zasilania elektroniki o niskim poborze mocy oraz systemów automatyki budynkowej. W przemyśle wyłącznik ten często stosuje się jako zabezpieczenie pomocnicze w szafach sterowniczych, gdzie wymagana jest selektywność i niezawodność działania w układach trójfazowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia stabilne połączenie elektryczne. Zaciski windowe pozwalają na bezpieczne przyłączenie zarówno przewodów typu drut, jak i linka (z zastosowaniem tulejek zaciskowych). Konstrukcja obudowy umożliwia łatwą współpracę z szynami grzebieniowymi, co znacząco przyspiesza prace w rozdzielnicy i pozwala na estetyczne uporządkowanie oprzewodowania.

FAQ

• Czy wyłącznik MBN306E nadaje się do silników o dużym rozruchu? Nie, do silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest przeznaczona dla odbiorników o niskich prądach udarowych.
• Jaka jest zdolność zwarciowa tego modelu? Zdolność zwarciowa wynosi 6 kA (6000 A), co jest standardem w instalacjach domowych i biurowych.
• Czy produkt posiada możliwość plombowania? Tak, konstrukcja dźwigni wyłącznika umożliwia zastosowanie blokad lub plombowania w celu zabezpieczenia przed niepowołanym dostępem.
