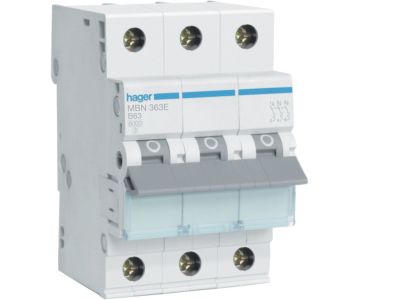

Wyłącznik nadprądowy 6kA 3P B 63A, MCB | MBN363E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MBN363E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany do profesjonalnego zabezpieczania obwodów trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na obsługę odbiorników o znacznej mocy w instalacjach komercyjnych i przemysłowych. Dzięki charakterystyce wyzwalania typu B, wyłącznik reaguje bezzwłocznie przy prądzie o wartości od 3 do 5-krotności prądu znamionowego, co czyni go idealnym rozwiązaniem do ochrony przewodów w obwodach o niskich prądach rozruchowych.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6000A (6kA), co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia gwałtownych awarii sieci.
• Konfiguracja 3-biegunowa: Trzy chronione bieguny (3P) umożliwiają jednoczesne rozłączanie wszystkich faz, co jest kluczowe dla ochrony silników i zaawansowanych systemów zasilania.
• Trwałość mechaniczna: Wysoka jakość materiałów użytych przez firmę HAGER zapewnia długą żywotność aparatu oraz powtarzalność parametrów pracy w szerokim zakresie temperatur.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, w tym z normą PN-EN 60898-1, która definiuje wymagania dla wyłączników nadprądowych do instalacji domowych i podobnych. Posiadanie certyfikatów zgodności potwierdza, że aparat spełnia najwyższe standardy bezpieczeństwa elektrycznego, zapewniając niezawodną izolację oraz skuteczne gaszenie łuku elektrycznego w komorach stykowych.

Zastosowanie

Wyłącznik MBN363E znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz sektorze usługowym. Jest dedykowany do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach piętrowych i obiektowych.
• Ochrony obwodów gniazd wtykowych i oświetlenia w miejscach, gdzie nie występują duże udary prądowe przy załączaniu.
• Zastosowań w automatyce budynkowej, gdzie wymagana jest wysoka niezawodność i precyzja działania zabezpieczeń nadmiarowo-prądowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TS35), co zapewnia kompatybilność z większością nowoczesnych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski klatkowe pozwalają na podłączenie przewodów o odpowiednio dobranym przekroju, dostosowanym do prądu 63A, co minimalizuje spadki napięcia.
• Oznaczenia: Czytelne pole opisowe na froncie aparatu ułatwia identyfikację obwodu podczas prac konserwacyjnych.

FAQ

• Czy wyłącznik B63 nadaje się do silników o ciężkim rozruchu? Nie, do urządzeń o dużym prądzie rozruchowym zaleca się stosowanie charakterystyki C lub D. Charakterystyka B jest przeznaczona do odbiorników o niskim udarze.
• Jaka jest szerokość modułowa tego urządzenia? Wyłącznik zajmuje trzy standardowe moduły (3x17,5 mm) w rozdzielnicy.
• Czy produkt współpracuje z szynami grzebieniowymi? Tak, konstrukcja zacisków HAGER umożliwia szybkie i bezpieczne łączenie aparatów za pomocą szyn fazowych widełkowych lub sztyftowych.
