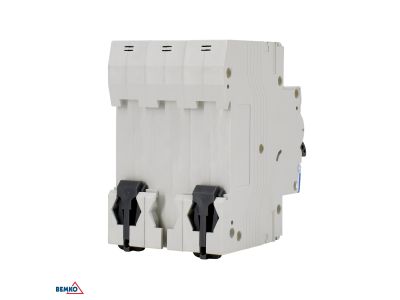

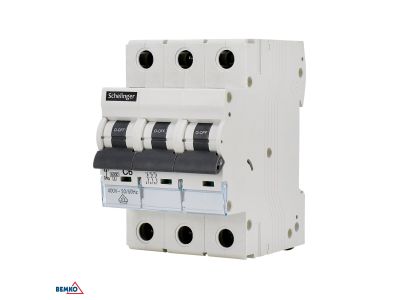

WYŁĄCZNIK NADPRĄDOWY 6KA 3P B 40A SCHELINGER | A02-G8-3P-B40 Bemko

Opis i Kluczowe Cechy

Wyłącznik nadprądowy marki Schelinger, dostarczany przez renomowanego producenta BEMKO, to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami zwarć oraz przeciążeń. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na obsługę obwodów o znacznym obciążeniu w budownictwie mieszkaniowym oraz komercyjnym. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że jest on przeznaczony do zabezpieczania odbiorników o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje bezpieczeństwo i niezawodność działania w przypadku wystąpienia nagłych awarii w sieci.
• Konfiguracja 3-biegunowa (3P): Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe dla ochrony silników trójfazowych oraz rozbudowanych systemów zasilania.
• Trwałość mechaniczna: Solidna konstrukcja obudowy wykonana z wysokiej jakości tworzyw sztucznych zapewnia długą żywotność aparatu nawet przy częstych operacjach łączeniowych.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu styków pozwala na szybką diagnostykę i identyfikację przyczyny odłączenia zasilania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnienie wymagań normy IEC/EN 60898-1 potwierdza, że wyłącznik nadprądowy Schelinger jest bezpieczny w użytkowaniu domowym i podobnych instalacjach. Posiada on certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz dowodem na zachowanie najwyższych standardów jakościowych podczas procesu produkcyjnego.

Zastosowanie

Wyłącznik nadprądowy 3P B 40A znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do zabezpieczania obwodów zasilających urządzenia trójfazowe, które nie generują dużych udarów prądowych podczas startu. Może być stosowany w rozdzielnicach głównych i piętrowych w budynkach wielorodzinnych, biurowcach oraz warsztatach. Dzięki prądowi znamionowemu 40A, doskonale sprawdza się jako zabezpieczenie podrozdzielnic lub obwodów o większej mocy zainstalowanej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem wszelkich zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TH35), co zapewnia kompatybilność z większością dostępnych na rynku rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy użyć odpowiedniego narzędzia, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów na zaciskach.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o odpowiednim przekroju, dostosowanym do prądu 40A, co minimalizuje spadki napięcia.
• Pozycję montażową: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego chłodzenia konwekcyjnego.

FAQ

1. Czy charakterystyka B jest odpowiednia dla silników?
Charakterystyka B jest przeznaczona dla urządzeń o małym prądzie rozruchowym. W przypadku silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D, jednak dla standardowych urządzeń rezystancyjnych B40 będzie wyborem optymalnym.

2. Jaka jest różnica między 6kA a 10kA?
Wartość ta określa maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać. Wartość 6kA jest standardem i w zupełności wystarcza dla większości instalacji domowych i biurowych.

3. Czy wyłącznik można stosować w instalacjach prądu stałego (DC)?
Ten model jest dedykowany do instalacji prądu przemiennego (AC). Do obwodów DC należy stosować aparaturę dedykowaną do prądu stałego ze względu na specyfikę gaszenia łuku elektrycznego.
