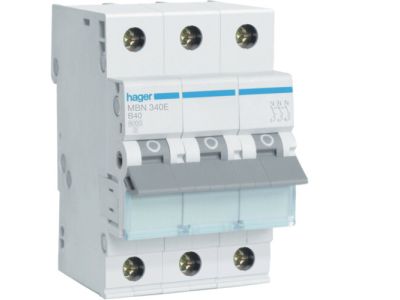

Wyłącznik nadprądowy 6kA 3P B 40A, MCB | MBN340E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MBN340E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany do precyzyjnej ochrony instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na obsługę obwodów o znacznym obciążeniu. Dzięki trójbiegunowej konstrukcji (3P), wyłącznik umożliwia jednoczesne rozłączanie trzech faz, zapewniając kompleksowe bezpieczeństwo w systemach trójfazowych. Znamionowa zwarciowa zdolność łączeniowa Icn na poziomie 6000A (6kA) gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownych skoków prądu, chroniąc tym samym kable i przewody przed nieodwracalnymi uszkodzeniami termicznymi.

• Charakterystyka wyzwalania B: Przeznaczona do ochrony obwodów o niskich prądach rozruchowych, idealna dla odbiorników rezystancyjnych i oświetleniowych.
• Prąd znamionowy 40A: Pozwala na bezpieczną pracę w instalacjach o wyższym zapotrzebowaniu na moc.
• Konstrukcja 3-polowa: Zapewnia pełną ochronę i izolację układów trójfazowych.
• Wysoka trwałość: Mechanizm zaprojektowany przez firmę HAGER gwarantuje wieloletnią, bezawaryjną eksploatację w wymagających warunkach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do zastosowań domowych i podobnych instalacji elektroenergetycznych. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania oraz zgodności z dyrektywami niskonapięciowymi Unii Europejskiej. Wysoka jakość wykonania obudowy zapewnia odpowiednią izolację elektryczną oraz odporność na wysokie temperatury.

Zastosowanie

Wyłącznik nadprądowy HAGER MBN340E znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest kluczowym elementem rozdzielnic elektrycznych, gdzie pełni rolę zabezpieczenia głównego lub sekcyjnego dla obwodów siłowych, zasilania kotłów elektrycznych, podgrzewaczy wody czy zaawansowanych systemów klimatyzacji. Dzięki charakterystyce B, doskonale sprawdza się w ochronie przewodów zasilających gniazda wtykowe oraz obwody oświetleniowe, gdzie nie występują duże udary prądowe przy załączaniu urządzeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Aby zapewnić optymalne parametry pracy, należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków pod wpływem dużego obciążenia. Wyłącznik umożliwia łatwe łączenie za pomocą szyn grzebieniowych, co znacząco przyspiesza prace instalacyjne w rozdzielnicy. Przed przystąpieniem do prac należy upewnić się, że zasilanie zostało odłączone, a przekrój przewodów przyłączeniowych jest dostosowany do prądu znamionowego 40A.

FAQ

• Czy ten wyłącznik nadaje się do silników o dużym rozruchu? Ze względu na charakterystykę B, wyłącznik ten reaguje szybciej na przeciążenia. Do silników o ciężkim rozruchu zazwyczaj zaleca się charakterystykę C, jednak dla standardowych urządzeń domowych 40A w charakterystyce B jest rozwiązaniem optymalnym.
• Jaka jest zdolność zwarciowa tego modelu? Model MBN340E posiada zdolność zwarciową 6000A (6kA), co jest standardem bezpieczeństwa wymaganym w nowoczesnych instalacjach budynkowych.
• Czy wyłącznik można montować w dowolnej pozycji? Tak, konstrukcja aparatów HAGER pozwala na montaż pionowy lub poziomy na szynie DIN bez wpływu na parametry wyzwalania.
