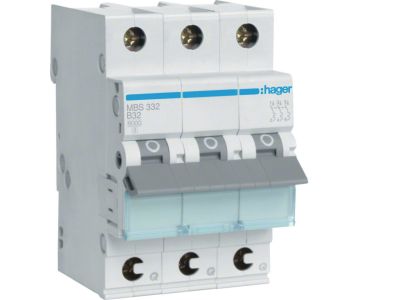

Wyłącznik nadprądowy 6kA 3P B 32A QuickConnect MCB | MBS332 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MBS332 o symbolu MBS332 to trójbiegunowy (3P) aparat modułowy z charakterystyką B, prądem znamionowym 32 A i zdolnością zwarciową 6 kA. Wyposażony w system szybkiego podłączania QuickConnect, który skraca czas montażu i zapewnia pewne połączenie przewodów.

• Zdolność zwarciowa 6 kA: gwarantuje bezpieczne wyłączanie prądów zwarciowych w sieciach o wysokiej impedancji, chroniąc instalację i urządzenia odbiorcze.
• Charakterystyka B (3–5 I_n): przeznaczona do ochrony obwodów z odbiornikami rezystancyjnymi i o niskim prądzie rozruchowym – idealna do gniazd wtyczkowych, oświetlenia i urządzeń domowych.
• Prąd znamionowy 32 A: pozwala zabezpieczać obwody o znacznym obciążeniu, np. linie zasilające płyty indukcyjne, piece akumulacyjne czy podrozdzielnice.
• Trzy bieguny (3P): jednoczesne odłączanie wszystkich faz w układzie trójfazowym, co zwiększa bezpieczeństwo prac serwisowych.
• System QuickConnect: szybkie podłączanie przewodów bez użycia narzędzi – oszczędność czasu i pewność poprawnego styku.

Zgodność z Normami

Wyłącznik MBS332 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie ze standardami branży aparatury modułowej, co potwierdza jego niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy MBS332 znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych, gdzie wymagana jest ochrona przeciążeniowa i zwarciowa obwodów trójfazowych.

• Ochrona obwodów gniazd 3-fazowych w warsztatach, magazynach i budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia o charakterze rezystancyjnym: piece, grzałki, klimatyzatory.
• Stosowanie w tablicach rozdzielczych jako wyłącznik główny lub odpływowy w instalacjach domowych i biurowych.
• Współpraca z wyłącznikami różnicowoprądowymi w zestawach zabezpieczeniowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Aparat przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody należy podłączać zgodnie z dokumentacją producenta – system QuickConnect nie wymaga dodatkowego dokręcania. Przekrój przewodów dobierz do prądu znamionowego i zabezpieczeń poprzedzających. Regularnie sprawdzaj stan połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Jest to charakterystyka B, oznaczająca, że wyłączenie następuje przy prądzie od 3 do 5 krotności prądu znamionowego. Jest zalecana do obwodów z odbiornikami rezystancyjnymi i niskim prądem rozruchowym.
• Czy wyłącznik nadaje się do pracy w sieci jednofazowej? Model MBS332 jest trójbiegunowy (3P). W sieci jednofazowej można go stosować jako wyłącznik wielobiegunowy, wykorzystując tylko jeden biegun – pozostałe pozostaw niepodłączone. Zaleca się jednak użycie dedykowanego wyłącznika 1P.
• Jaką zdolność zwarciową ma ten wyłącznik? Zdolność zwarciowa wynosi 6 kA. Oznacza to, że bezpiecznie przerywa prądy zwarciowe do 6 kA przy napięciu znamionowym, co jest typowe dla instalacji budynkowych.
