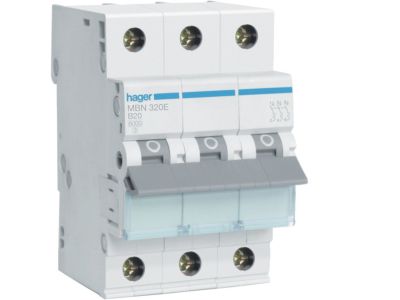

Wyłącznik nadprądowy 6kA 3P B 20A, MCB | MBN320E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) marki HAGER o numerze katalogowym MBN320E to zaawansowany komponent elektroinstalacyjny zaprojektowany do profesjonalnego zabezpieczania obwodów trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do ochrony odbiorników o niskich prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa Icn na poziomie 6000A (6kA) gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia gwałtownych awarii sieciowych.

• Konstrukcja 3-biegunowa (3P): Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe dla ochrony silników i urządzeń zasilanych napięciem 400V.
• Charakterystyka B: Zapewnia szybką reakcję wyzwalacza elektromagnetycznego przy prądach rzędu 3-5 krotności prądu znamionowego.
• Wysoka trwałość: Mechanizm został zaprojektowany z myślą o długotrwałej eksploatacji w wymagających warunkach przemysłowych i komercyjnych.
• Wskaźnik położenia styków: Czytelna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w profesjonalnych systemach rozdziału energii. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co definiuje go jako urządzenie przeznaczone do użytku domowego i podobnych instalacji, zapewniając skuteczne samoczynne wyłączenie zasilania w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.

Zastosowanie

Wyłącznik MBN320E znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Jest dedykowany do zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia, obwodów oświetleniowych oraz urządzeń grzewczych, gdzie nie występują duże skoki prądu podczas rozruchu. Dzięki trójpolowej budowie, doskonale sprawdza się w zasilaniu płyt indukcyjnych, małych maszyn warsztatowych oraz innych odbiorników siłowych wymagających stabilnego zabezpieczenia nadprądowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Aby zapewnić optymalną pracę i uniknąć przegrzewania się styków, należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, zgodnie z zaleceniami producenta. Wyłącznik posiada ergonomiczne zaciski windowe, które pozwalają na pewne mocowanie przewodów typu drut lub linka (z tulejką). Zaleca się regularną kontrolę połączeń w celu zapewnienia ciągłości ochrony przeciwporażeniowej.

FAQ

• Czy ten wyłącznik nadaje się do silników o dużym rozruchu? Nie, do urządzeń o wysokim prądzie rozruchowym zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest przeznaczona dla odbiorników o niskiej dynamice prądowej.
• Jaka jest zdolność zwarciowa tego modelu? Model MBN320E posiada zdolność zwarciową 6kA (6000A), co jest standardem w instalacjach budynkowych zapewniającym wysoki poziom bezpieczeństwa.
• Czy produkt jest kompatybilny z szynami grzebieniowymi? Tak, konstrukcja aparatury modułowej HAGER umożliwia szybkie i estetyczne łączenie wyłączników za pomocą szyn łączeniowych fazowych.
