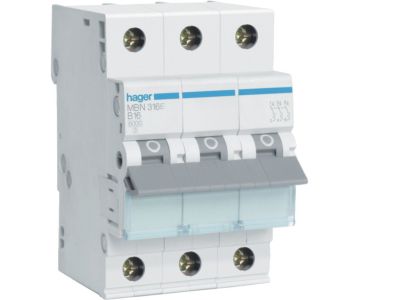

Wyłącznik nadprądowy 6kA 3P B 16A, MCB | MBN316E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) marki HAGER o oznaczeniu MBN316E to zaawansowany aparat modułowy zaprojektowany do precyzyjnej ochrony instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym 16A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów o niskich prądach rozruchowych, typowych dla odbiorników domowych i biurowych. Trójbiegunowa konstrukcja (3P) umożliwia jednoczesne rozłączanie trzech faz, zapewniając kompleksowe bezpieczeństwo w układach trójfazowych. Kluczowym parametrem jest znamionowa zwarciowa zdolność łączeniowa Icn wynosząca 6000A (6kA), która gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych zwarć, chroniąc tym samym kable i przewody przed nieodwracalnym uszkodzeniem termicznym.

• Prąd znamionowy 16A: Optymalny dla standardowych obwodów gniazdowych i oświetleniowych.
• Charakterystyka B: Szybka reakcja na przeciążenia, dedykowana do ochrony przewodów w instalacjach o niskim udarze prądowym.
• Zdolność zwarciowa 6kA: Wysoki poziom bezpieczeństwa potwierdzony normą EN 60898-1.
• Konstrukcja 3-polowa: Pełna ochrona i synchronizacja rozłączania w sieciach 400V AC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co zapewnia jego niezawodność w profesjonalnych aplikacjach elektroinstalacyjnych. Wyłącznik spełnia wymagania normy PN-EN 60898-1, która określa standardy dla wyłączników nadprądowych do instalacji domowych i podobnych. Posiada certyfikację CE oraz znaki jakości uznanych instytutów badawczych, co potwierdza wysoką jakość wykonania oraz powtarzalność parametrów elektrycznych. Stopień ochrony IP20 (po zabudowie w rozdzielnicy) gwarantuje bezpieczeństwo przed dotykiem części pod napięciem.

Zastosowanie

Wyłącznik HAGER MBN316E znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do ochrony obwodów zasilających urządzenia, które nie generują dużych prądów rozruchowych, takich jak oświetlenie, grzejniki elektryczne czy sprzęt IT. Dzięki trójfazowej budowie, jest niezastąpiony przy zabezpieczaniu odbiorników siłowych o mniejszej mocy, takich jak małe silniki, kotły elektryczne czy podgrzewacze wody. Profesjonalni instalatorzy wybierają ten model ze względu na jego kompatybilność z systemami szynowymi HAGER, co pozwala na szybką budowę rozdzielnic o wysokim standardzie technicznym.

Wskazówki Montażowe

Montaż aparatu powinien odbywać się na standardowej szynie montażowej DIN TS35 (TH35). Dla zapewnienia długotrwałej i bezawaryjnej pracy, zaleca się przestrzeganie następujących wytycznych:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zalecane wartości zgodne z dokumentacją techniczną producenta).
• Przekrój przewodów: Zaciski windowe pozwalają na montaż przewodów sztywnych (drut) oraz giętkich (linka z tulejką) o odpowiednio dobranym przekroju znamionowym.
• Pozycjonowanie: Możliwość montażu w dowolnej pozycji na szynie, jednak zaleca się zachowanie odstępów wentylacyjnych przy pracy pod pełnym obciążeniem w gęsto zabudowanych rozdzielnicach.
• Szynowanie: Aparat jest przystosowany do łączenia za pomocą szyn grzebieniowych lub sztyftowych, co znacząco skraca czas prefabrykacji rozdzielnicy.

FAQ

1. Czy wyłącznik o charakterystyce B nadaje się do silników?
Charakterystyka B jest przeznaczona do obwodów o małych prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C, jednak dla małych urządzeń o niskim poborze prądu startowego MBN316E może być wystarczający.

2. Jaka jest różnica między 1P a 3P?
Wyłącznik 3P (trójpolowy) chroni jednocześnie trzy fazy i w przypadku awarii na jednej z nich, mechanicznie rozłącza wszystkie trzy bieguny, co jest kluczowe dla ochrony urządzeń trójfazowych.

3. Czy produkt posiada wskaźnik zadziałania?
Tak, aparatura modułowa HAGER wyposażona jest w czytelne wskaźniki stanu styków, co ułatwia diagnostykę instalacji po wystąpieniu awarii.
