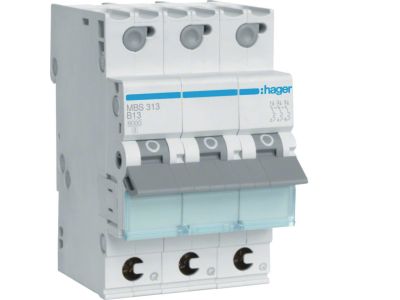

Wyłącznik nadprądowy 6kA 3P B 13A QuickConnect MCB | MBS313 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MBS313 to trójbiegunowe zabezpieczenie nadprądowe o prądzie znamionowym 13A i charakterystyce B. Dzięki zdolności zwarciowej 6kA zapewnia bezpieczną pracę instalacji w rozdzielnicach niskiego napięcia. Wyposażony w system szybkiego podłączania QuickConnect, ułatwia i przyspiesza montaż na szynie TH35.

• Prąd znamionowy 13 A: Zabezpiecza obwody przed przeciążeniem i zwarciem, dopasowany do typowych obciążeń w instalacjach oświetleniowych oraz gniazd wtykowych.
• Charakterystyka B: Szybkie wyzwalanie przy przeciążeniu (3-5 krotności prądu znamionowego) – dedykowana do obwodów o charakterze rezystancyjnym, np. grzałki, oświetlenie, gniazda.
• Zdolność zwarciowa 6 kA: Odpowiednia dla większości rozdzielnic niskiego napięcia w budownictwie mieszkaniowym i biurowym, zapewnia skuteczną ochronę w przypadku zwarcia.
• System QuickConnect: Zaciski umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi, co skraca czas montażu i zmniejsza ryzyko błędów.
• Liczba biegunów 3P: Zabezpiecza trzy fazy w instalacjach trójfazowych – idealny do rozdzielnic głównych i podrozdzielni.

Zgodność z Normami

Wyłącznik nadprądowy MBS313 jest zgodny z wymaganiami norm europejskich dotyczących aparatury modułowej oraz posiada certyfikat CE. Produkt przeznaczony do montażu w instalacjach elektrycznych wykonanych zgodnie z aktualnymi przepisami i normami.

Zastosowanie

Wyłącznik nadprądowy MBS313 znajduje zastosowanie w rozdzielnicach niskiego napięcia do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów trójfazowych w budynkach mieszkalnych, biurowych oraz lekkim przemyśle.
• Zabezpieczenie linii oświetleniowych oraz gniazd wtykowych o obciążeniu rezystancyjnym (np. grzejniki, czajniki, sprzęt AGD).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako element instalacji niskiego napięcia.
• Modernizacja starszych instalacji wymagających charakterystyki B i zdolności zwarciowej 6kA.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego MBS313 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obciążeniem prądowym oraz wymaganiami norm. System QuickConnect umożliwia szybkie podłączenie – należy używać przewodów o przekroju zgodnym z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń oraz, jeśli występują, dokręcić śruby zacisków momentem podanym w instrukcji.

FAQ

• Jaki prąd znamionowy i charakterystykę ma wyłącznik MBS313? Prąd znamionowy wynosi 13 A, a charakterystyka wyzwalania to B (wyzwalanie przy 3-5 krotności prądu znamionowego).
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 6 kA – wartość wystarczająca dla typowych rozdzielnic w budynkach mieszkalnych i biurowych.
• Czy wyłącznik posiada zaciski QuickConnect? Tak, system QuickConnect umożliwia szybkie podłączenie przewodów bez użycia narzędzi, co przyspiesza montaż i zapewnia pewne połączenie.
