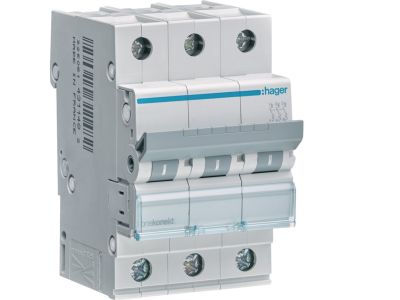

Wyłącznik nadprądowy 6kA 3P B 13A MCB | MBN313E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MBN313E to trójbiegunowy wyłącznik instalacyjny (MCB) o prądzie znamionowym 13 A i charakterystyce B. Przeznaczony do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć w instalacjach niskiego napięcia. Dzięki zdolności zwarciowej 6 kA zapewnia skuteczne wyłączenie obwodu w przypadku zwarcia, minimalizując ryzyko uszkodzenia izolacji i pożaru.

• Prąd znamionowy 13 A: Dopasowany do obwodów o umiarkowanym obciążeniu, np. gniazd wtyczkowych lub oświetlenia w budynkach mieszkalnych i biurowych.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych 3–5 krotności prądu znamionowego – idealna do ochrony obwodów z odbiornikami o charakterze rezystancyjnym (grzejniki, żarówki) oraz przewodów o stosunkowo małej długości.
• Zdolność zwarciowa 6 kA: Wysoka skuteczność gaszenia łuku elektrycznego przy zwarciu, co gwarantuje bezpieczeństwo instalacji i personelu.
• Liczba biegunów 3P: Przeznaczony do ochrony obwodów trójfazowych – odłącza wszystkie trzy fazy jednocześnie, zapewniając całkowite odcięcie napięcia od chronionego obwodu.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w rozdzielnicach modułowych, kompatybilny z akcesoriami dołączanymi z lewej lub prawej strony.

Zgodność z Normami

Wyłącznik nadprądowy MBN313E został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dla wyłączników nadprądowych (MCB) stosowanych w instalacjach niskiego napięcia, zapewniając bezpieczeństwo i niezawodność działania.

Zastosowanie

Wyłącznik MBN313E znajduje zastosowanie w rozdzielnicach głównych i piętrowych, gdzie wymagana jest ochrona obwodów trójfazowych przed przeciążeniem i zwarciem. Sprawdzi się szczególnie w:

• Ochronie obwodów zasilających gniazda wtyczkowe i odbiorniki o łącznym poborze prądu do 13 A (np. w mieszkaniach, biurach, małych sklepach).
• Zabezpieczeniu linii oświetleniowych w halach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Ochronie przewodów doprowadzających energię do rozdzielnic podrzędnych, silników małej mocy lub urządzeń grzewczych.
• Instalacjach tymczasowych, gdzie wymagana jest szybka i bezpieczna ochrona przed zwarciem np. na budowach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego MBN313E może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 13 A (min. 1,5 mm² Cu). Momenty dokręcania śrub zaciskowych oraz dopuszczalne obciążenie prądowe należy sprawdzić w dokumentacji technicznej producenta. Po zakończeniu montażu sprawdź działanie wyłącznika poprzez ręczne załączenie i wyłączenie.

FAQ

• Czy wyłącznik MBN313E nadaje się do sieci trójfazowej? Tak, jest to wyłącznik 3-biegunowy, który w przypadku przeciążenia lub zwarcia odłącza wszystkie trzy fazy jednocześnie. Przeznaczony do standardowych instalacji niskiego napięcia (230/400 V AC).
• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z danymi katalogowymi wynosi 6 kA – zapewnia bezpieczne wyłączenie prądu zwarciowego w typowych warunkach domowych i przemysłowych.
• Jaką charakterystykę wyzwalania ma ten model? Charakterystyka B – wyzwala przy prądach od 3 do 5 krotności prądu znamionowego, co jest optymalne dla obwodów z odbiornikami rezystancyjnymi i przewodów o małej impedancji.
