Wyłącznik nadprądowy 230V 6kA, 1+N-bieg./1 DU, N z lewej strony C6 | 5SL6006-7KL Siemens

Alternatywny kod produktu: 5SL60067KL

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 230V 6kA o charakterystyce C6 (symbol 5SL6006-7KL) to kluczowy element instalacji elektrycznej zapewniający ochronę przeciwzwarciową i przeciążeniową. Jednobiegunowy z neutralnym (1+N-bieg./1 DU) z neutralnym położonym z lewej strony, montowany na szynie DIN. Pozwala na szybki montaż i demontaż bez użycia narzędzi, a szyna zbiorcza z tyłu ułatwia okablowanie zasilania.

• Charakterystyka C6: Zapewnia selektywność zabezpieczeń – odłącza obwód przy zwarciach 6-krotnie większych od prądu znamionowego, chroniąc instalację przed uszkodzeniami.
• Znamionowy prąd wyłączeniowy 6kA: Wysoka zdolność zwarciowa – wyłącza obwód przy zwarciu do 6000A, co zwiększa bezpieczeństwo instalacji.
• Montaż bez narzędzi: Szybkie i wygodne mocowanie na szynie DIN – oszczędność czasu podczas prac instalacyjnych.
• Neutralny z lewej strony (1+N-bieg./1 DU): Ułatwia identyfikację i okablowanie w rozdzielnicach zgodnie z typowymi schematami instalacji.
• Okablowanie przez szynę zbiorczą z tyłu: Zapewnia uporządkowane i bezpieczne doprowadzenie przewodów, minimalizując ryzyko zwarć międzyfazowych.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy PN-EN 60898-1 i PN-EN 60947-2. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 6kA 1+N-bieg./1 DU C6 przeznaczony jest do ochrony obwodów jednofazowych w instalacjach elektrycznych budynków mieszkalnych, biurowych, handlowych i przemysłowych.

• Ochrona obwodów gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych – zapobiega przeciążeniom powodowanym przez nadmierną liczbę podłączonych urządzeń.
• Zabezpieczenie linii zasilających oświetlenie i drobne urządzenia AGD w instalacjach domowych.
• Ochrona obwodów jednofazowych w małych zakładach produkcyjnych i warsztatach – ochrona maszyn i urządzeń przed uszkodzeniami spowodowanymi zwarciami lub przeciążeniami.
• Stosowanie w tablicach rozdzielczych jako element selektywnego systemu zabezpieczeń – współpraca z innymi wyłącznikami w celu zapewnienia ciągłości zasilania krytycznych obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Wyłącznik mocować na szynie DIN, upewniając się o prawidłowym położeniu neutralnego (z lewej strony). Przewody zasilające wprowadzać przez szynę zbiorczą z tyłu, zachowując odpowiednie momenty dokręcania zgodnie z dokumentacją. Po montażu przeprowadzić próbę działania – ręczne wyłączenie i ponowne załączenie powinno odbyć się bezproblemowo. Upewnić się o poprawności okablowania przed przywróceniem zasilania.

FAQ

• Jakie jest napięcie znamionowe wyłącznika? Napięcie znamionowe wynosi 230V – przeznaczony do pracy w sieciach jednofazowych.
• Czy wyłącznik posiada wskaźnik stanu pracy? Tak – standardowo wyposażony jest w wskaźnik położenia styku (załączony/wyłączony), widoczny przez przezroczystą pokrywę.

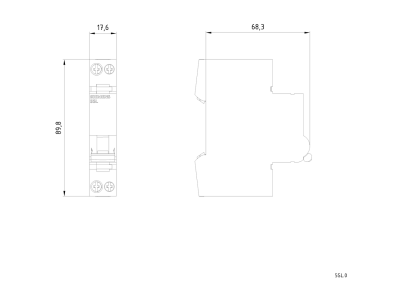

• Jaką szerokość zajmuje na szynie DIN? Szerokość modularna wynosi 1 moduł (18mm), co pozwala na montaż w standardowych rozdzielnicach.
