Wyłącznik nadprądowy 230V 6kA, 1+N-bieg./1DU C4 | 5SL6004-7 Siemens

Alternatywny kod produktu: 5SL60047

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 230V 6kA o symbolu 5SL6004-7 (charakterystyka C4, 1+N-bieg./1DU) to kompaktowe urządzenie zabezpieczające do ochrony przeciwzwarciowej i przeciążeniowej w instalacjach elektrycznych. Montaż oraz demontaż bez użycia narzędzi na szynie TH35 (35mm) zapewnia szybką instalację i serwis. Proste okablowanie zasilania poprzez szynę zbiorczą ułatwia montaż i konserwację.

• Charakterystyka działania C4: Szybkie reagowanie na zwarcia i przeciążenia – chroni instalację przed uszkodzeniami termicznymi i zwarciowymi.
• Prąd znamionowy 6kA: Wysoka zdolność wyłączania zwarciowego – zapewnia skuteczną ochronę w typowych instalacjach budynków mieszkalnych i użytkowych.

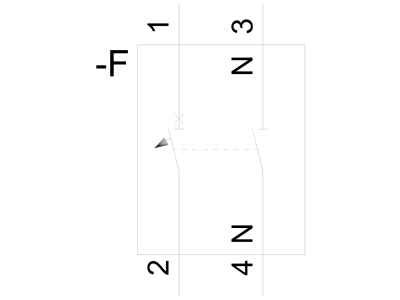

• Konstrukcja 1+N-bieg./1DU: Ochrona pojedynczego obwodu fazowego z neutralnym, z możliwością współpracy z wyłącznikami różnicowoprądowymi – idealne dla instalacji jednofazowych.
• Montaż bez narzędzi na szynie TH35: Szybki i pewny montaż, dostęp do zacisków bez konieczności demontażu sąsiadujących urządzeń.
• Płaskie zaciski przyłączowe: Ułatwiają wprowadzanie przewodów o przekrojach do 25 mm², zapewniając pewny styk i niskie straty termiczne.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Został zaprojektowany zgodnie z normami EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz posiada oznaczenie CE. Produkt odpowiada również wymogom dyrektyw niskonapięciowych LVD.

Zastosowanie

Wyłącznik nadprądowy 5SL6004-7 znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest skuteczne zabezpieczenie obwodów przed przeciążeniami i zwarciami.

• Ochrona jednofazowych obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów oświetleniowych i oświetlenia awaryjnego.
• Ochrona dedykowanych obwodów zasilających urządzenia o średnim poborze mocy (np. klimatyzatory, pompy, grzejniki).
• Montaż w rozdzielnicach mieszkaniowych i lokalowych – współpraca z wyłącznikami RCD dla pełnej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie TH35 (35mm) zgodnie z kierunkiem montażu (oznaczonym strzałką na korpusie). Przewody wprowadzić do płaskich zacisków przyłączowych, dokręcić momentem 2 Nm (zgodnie z normą EN 60947-1). Po montażu należy przeprowadzić próbę działania wyzwalacza ręcznego. Współpraca z sąsiednimi urządzeniami w rozdzielnicy powinna uwzględniać kompatybilność elektryczną i termiczną.

FAQ

• Jaka jest maksymalna zdolność wyłączania zwarciowego? Wyłącznik posiada zdolność zwarciową 6kA – parametr ten określa maksymalny prąd zwarciowy, jaki urządzenie może bezpiecznie wyłączyć.
• Czy wyłącznik współpracuje z wyłącznikami różnicowoprądowymi (RCD)? Tak – konstrukcja 1+N-bieg./1DU umożliwia współpracę z wyłącznikami RCD, co zapewnia kompleksową ochronę przeciwporażeniową.
• Jaki jest zakres temperatur pracy? Zakres temperatur pracy nie został określony w danych producenta. Standardowo, urządzenia tego typu przeznaczone są do pracy w temperaturach od -25°C do +40°C.
