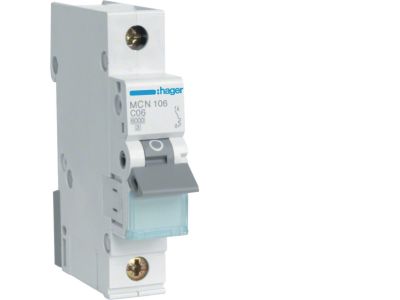

Wyłącznik nadprądowy 6kA 1P C 6A, MCB | MCN106E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN106E marki HAGER to profesjonalny aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany z myślą o najwyższych standardach bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów o umiarkowanych prądach rozruchowych. Kluczowym parametrem technicznym jest znamionowa zwarciowa zdolność łączeniowa Icn wynosząca 6000A (6kA), co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownego zwarcia, chroniąc tym samym infrastrukturę kablową przed nieodwracalnymi uszkodzeniami termicznymi.

• Konstrukcja jednobiegunowa (1P): Pozwala na oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu pełnej funkcjonalności ochronnej dla pojedynczej fazy.
• Charakterystyka C: Przeznaczona do ochrony odbiorników o prądach rozruchowych wyższych niż w przypadku charakterystyki B, zapewniając optymalny balans między czułością a stabilnością pracy.
• Wysoka trwałość: Produkty marki HAGER słyną z precyzji wykonania mechanizmów stykowych, co przekłada się na długą żywotność eksploatacyjną.

Zgodność z Normami

Wyłącznik nadprądowy MCN106E został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi dotyczącymi aparatury modułowej. Spełnienie normy PN-EN 60898-1 potwierdza, że urządzenie jest dopuszczone do użytku w instalacjach domowych i podobnych, gwarantując powtarzalność parametrów wyzwalania oraz bezpieczeństwo użytkowania przez osoby niewykwalifikowane, przy zachowaniu pełnej profesjonalnej ochrony technicznej.

Zastosowanie

Aparat znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz komercyjnego. Dzięki charakterystyce C 6A, wyłącznik ten jest szczególnie rekomendowany do:

• Zabezpieczania obwodów oświetleniowych wykorzystujących nowoczesne źródła LED, które generują krótkotrwałe piki prądowe podczas załączania.
• Ochrony obwodów sterowniczych w automatyce budynkowej.
• Zasilania i ochrony małych odbiorników siłowych oraz silników o niewielkiej mocy, gdzie wymagana jest zwłoka czasowa przy rozruchu.
• Zabezpieczania linii zasilających urządzenia elektroniczne o charakterze indukcyjnym.

Wskazówki Montażowe

Montaż wyłącznika MCN106E powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TS35), co zapewnia kompatybilność z większością nowoczesnych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne mocowanie przewodów o różnych przekrojach, co ułatwia krosowanie aparatury wewnątrz rozdzielnicy.
• Pozycję montażową: Aparat może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.

FAQ

• Czy charakterystyka C nie będzie powodować zbyt częstych wyzwań? Wręcz przeciwnie – charakterystyka C jest mniej czuła na chwilowe przeciążenia rozruchowe niż charakterystyka B, co eliminuje ryzyko nieuzasadnionych zadziałań przy włączaniu urządzeń o charakterze indukcyjnym.
• Jaka jest główna funkcja tego wyłącznika? Głównym zadaniem MCN106E jest ochrona kabli i przewodów przed skutkami przeciążeń (długotrwały przepływ prądu o wartości wyższej niż znamionowa) oraz zwarć (gwałtowny wzrost natężenia prądu).
• Czy produkt HAGER MCN106E nadaje się do instalacji przemysłowych? Tak, dzięki zdolności zwarciowej 6kA oraz wysokiej jakości wykonania, jest on powszechnie stosowany w rozdzielnicach obiektowych i przemysłowych jako element ochrony obwodów pomocniczych.
