WYŁĄCZNIK NADPRĄDOWY 6KA 1P C 32A SCHELINGER | A02-G8-1P-C32 Bemko

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Schélinger o charakterystyce C i prądzie znamionowym 32A stanowi kluczowy element zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia skuteczną ochronę obwodów oświetleniowych i gniazd wtykowych, a wysoka zdolność wyłączania 6kA gwarantuje pewne działanie nawet w przypadku poważnych zakłóceń w sieci.

• 1-biegunowa konstrukcja: Zapewnia ochronę pojedynczego obwodu – idealny do zabezpieczania linii oświetleniowych, gniazd lub małych odbiorników.
• Charakterystyka C: Szybka reakcja na zwarcia i łagodniejsze działanie przy przeciążeniach – chroni obwody o charakterze rezystancyjnym i indukcyjnym.
• Prąd znamionowy 32A: Dostateczny dla zabezpieczania typowych obwodów gniazd wtykowych, małych urządzeń przemysłowych lub linii oświetleniowych o średnim obciążeniu.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia – gwarantuje pewne działanie nawet w trudnych warunkach sieciowych.

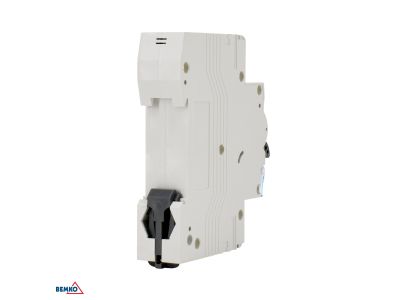

• Wyłącznik modułowy: Kompatybilny z szynami DIN, łatwy montaż w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1:2019 (wyłączniki do instalacji nadprądowych do użytku domowego i podobnego) oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 1-biegunowy Schélinger charakteryzuje się wszechstronnością, dlatego znajduje szerokie zastosowanie w różnych typach instalacji elektrycznych.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona linii zasilających gniazda wtykowe w pomieszczeniach biurowych, warsztatach i garażach.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element zabezpieczający przed zwarciami.
• Zabezpieczanie obwodów zasilających małe odbiorniki przemysłowe, takie jak napędy, wentylatory czy oświetlenie awaryjne.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym ma być zamontowany wyłącznik. Wyłącznik należy zamontować na szynie DIN modułowej, a następnie podłączyć przewody zgodnie z oznaczeniami (L – zasilanie, 1 – odbiornik). Dokręcić zaciski momentem zgodnym z dokumentacją producenta (zalecane 2,5 Nm). Po montażu przeprowadzić próbę działania – wyłącznik powinien się wyłączać przy obciążeniu powyżej 32A.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C reaguje wolniej na niewielkie przeciążenia, ale szybciej na zwarcia niż charakterystyka B. Idealnie sprawdza się w obwodach z odbiornikami o charakterze indukcyjnym, takimi jak silniki czy transformatory.
• Czy wyłącznik można stosować w instalacjach 230V i 400V? Wyłącznik jest przeznaczony do instalacji 1-fazowych 230V. Do zabezpieczania obwodów 3-fazowych 400V należy stosować wyłączniki 3-biegunowe.
• Jakie jest zalecane obciążenie dla wyłącznika 32A? Wyłącznik 32A powinien być stosowany w obwodach o maksymalnym prądzie ciągłym nie przekraczającym 25A (zgodnie z normą PN-HD 60364-4-43). Pozwala to na uniknięcie niepotrzebnego wyłączania się zabezpieczenia.
