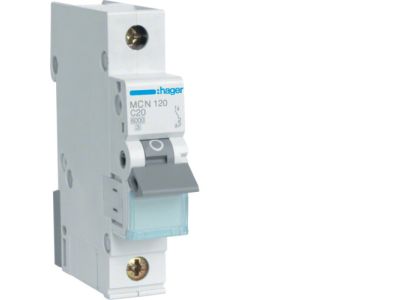

Wyłącznik nadprądowy 6kA 1P C 20A, MCB | MCN120E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) marki HAGER o numerze katalogowym MCN120E to zaawansowany komponent aparatury modułowej, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów o zwiększonych prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa Icn na poziomie 6000A (6kA) gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownego zwarcia, chroniąc tym samym kable i przewody przed nieodwracalnym uszkodzeniem termicznym.

• Konfiguracja 1P: Jednobiegunowa konstrukcja pozwala na precyzyjne zabezpieczanie pojedynczych faz w układach rozdzielczych.
• Charakterystyka C: Przeznaczona do odbiorników o charakterze indukcyjnym i mieszanym, zapewniając zwłokę czasową niezbędną przy rozruchu urządzeń.
• Wysoka trwałość: Mechanizm wyłącznika został zaprojektowany do wieloletniej, bezawaryjnej pracy w wymagających warunkach przemysłowych i domowych.
• Zintegrowane pole opisowe: Umożliwia czytelne oznaczenie obwodu bezpośrednio na aparacie, co ułatwia późniejszą eksploatację i serwis.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia przez wykwalifikowany personel. Wyłącznik przeszedł szereg testów laboratoryjnych w zakresie wytrzymałości dielektrycznej oraz poprawności działania wyzwalaczy termobimetalowych i elektromagnetycznych. Posiadanie certyfikatów zgodności gwarantuje, że aparat HAGER MCN120E jest bezpiecznym elementem infrastruktury elektroenergetycznej.

Zastosowanie

Wyłącznik nadprądowy MCN120E znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Dzięki charakterystyce C, jest on szczególnie polecany do zabezpieczania:

• Obwodów gniazd wtykowych, do których podłączane są urządzenia o większej mocy.
• Niewielkich silników elektrycznych oraz pomp.
• Systemów oświetleniowych wykorzystujących stateczniki magnetyczne lub elektroniczne.
• Urządzeń klimatyzacyjnych i wentylacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TH35) w rozdzielnicach elektrycznych. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia stabilne połączenie elektryczne. Wyłącznik jest kompatybilny z szynami grzebieniowymi (widełkowymi i sztyftowymi), co pozwala na szybkie i estetyczne mostkowanie aparatów w jednym rzędzie. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone, a przekrój przewodów zasilających jest dobrany odpowiednio do prądu znamionowego 20A.

FAQ

• Czy ten wyłącznik nadaje się do zabezpieczania silników? Tak, charakterystyka C jest dedykowana dla urządzeń o wyższych prądach rozruchowych, takich jak małe silniki czy pompy.
• Jaka jest zdolność zwarciowa tego modelu? Model MCN120E posiada znamionową zdolność łączeniową 6000A (6kA), co jest standardem bezpieczeństwa w nowoczesnym budownictwie.
• Czy mogę zamontować go w domowej rozdzielnicy? Tak, jest to standardowy aparat modułowy przeznaczony do montażu na szynie DIN w każdej typowej rozdzielnicy elektrycznej.
