Wyłącznik nadprądowy 6kA 1P C 16A QuickConnect MCB | MCS116 Hager

Opis i Kluczowe Cechy

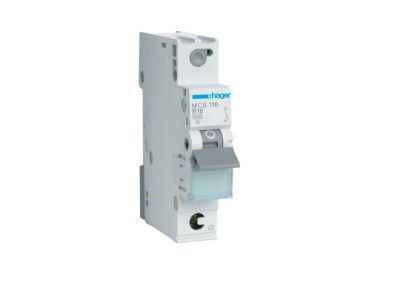

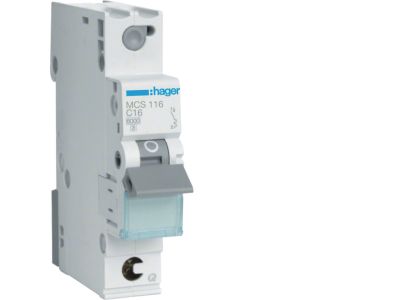

Wyłącznik nadprądowy MCS116 to jednobiegunowy wyłącznik nadprądowy (MCB) o prądzie znamionowym 16 A, zdolności zwarciowej 6 kA i charakterystyce C. Zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w instalacjach niskiego napięcia. Dzięki konstrukcji QuickConnect montaż przebiega szybko i sprawnie.

• Prąd znamionowy 16 A: Odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, np. gniazd wtyczkowych i oświetlenia, bez ryzyka przegrzania.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności In – przeznaczona do obwodów z urządzeniami indukcyjnymi i małymi silnikami, ograniczająca niepotrzebne wyłączenia przy rozruchu.
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne wyłączenie prądu zwarciowego do 6 kA, chroniąc instalację i odbiorniki.
• 1 biegun (1P): Zabezpiecza jeden przewód fazowy w obwodzie jednofazowym – idealny do rozdzielnic mieszkaniowych i komercyjnych.
• Konstrukcja QuickConnect: Ułatwia szybkie i pewne podłączenie przewodów (szczegóły w dokumentacji producenta), skracając czas montażu.

Zgodność z Normami

Wyłącznik nadprądowy MCS116 spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami i przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy MCS116 znajduje zastosowanie w instalacjach niskiego napięcia, głównie w rozdzielnicach mieszkaniowych i komercyjnych.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych.
• Ochrona obwodów z urządzeniami AGD oraz małymi silnikami (np. wentylatory, pompy).
• Stosowanie w tablicach rozdzielczych jako zabezpieczenie nadprądowe linii jednofazowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego MCS116 powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Urządzenie montuje się na szynie DIN TH35. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika MCS116? Charakterystyka C – wyzwala przy prądzie 5–10 krotności prądu znamionowego (In=16A). Jest zalecana do obwodów z urządzeniami indukcyjnymi i niewielkimi prądami rozruchowymi.
• Czy wyłącznik jest jednobiegunowy? Tak, model MCS116 posiada jeden biegun (1P), przeznaczony do zabezpieczenia przewodu fazowego w obwodzie jednofazowym.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa (Icn) wynosi 6 kA, co zapewnia bezpieczne wyłączenie prądu zwarciowego przy zwarciu w instalacji.
