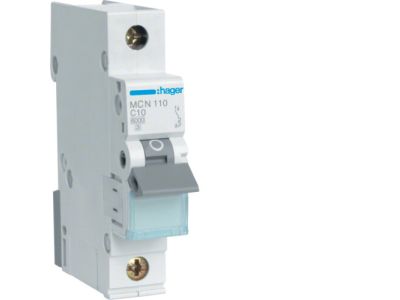

Wyłącznik nadprądowy 6kA 1P C 10A, MCB | MCN110E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN110E marki HAGER to profesjonalny aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się jednobiegunową konstrukcją (1P) oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów o umiarkowanych prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa wynosząca 6000 A (6kA) gwarantuje wysoki poziom bezpieczeństwa i niezawodność działania nawet w przypadku wystąpienia gwałtownych awarii w sieci.

• Prąd znamionowy 10A: Optymalny do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych o mniejszym obciążeniu.
• Charakterystyka C: Zapewnia zwłokę czasową przy prądach rozruchowych, co zapobiega niepożądanym wyzwoleniom podczas uruchamiania urządzeń.
• Trwałość mechaniczna i elektryczna: Wysokiej jakości komponenty HAGER gwarantują długą żywotność aparatu w trudnych warunkach eksploatacyjnych.
• Wskaźnik położenia styków: Czytelna sygnalizacja stanu pracy urządzenia zwiększa bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do zastosowań domowych i podobnych instalacji elektroenergetycznych. Posiada certyfikację CE oraz liczne atesty jakościowe, co jest kluczowe dla inżynierów i inspektorów nadzoru przy odbiorach technicznych instalacji.

Zastosowanie

Wyłącznik nadprądowy MCN110E znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki charakterystyce C, jest szczególnie polecany do:

• Zabezpieczania obwodów zasilających urządzenia z silnikami o małej mocy.
• Ochrony linii oświetleniowych wykorzystujących nowoczesne źródła LED, które generują prądy udarowe przy włączaniu.
• Instalacji w rozdzielnicach głównych i piętrowych jako podstawowe zabezpieczenie nadmiarowoprądowe.
• Systemów automatyki budynkowej, gdzie wymagana jest precyzyjna koordynacja zabezpieczeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Zaleca się stosowanie odpowiednich szyn grzebieniowych (fazowych) w celu zapewnienia pewnego połączenia elektrycznego między modułami. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Aparat umożliwia podłączenie przewodów sztywnych (drut) oraz giętkich (linka z tulejką) o przekrojach dostosowanych do prądu znamionowego 10A.

FAQ

• Czy wyłącznik o charakterystyce C można stosować zamiast charakterystyki B? Tak, jednak należy pamiętać, że charakterystyka C ma wyższy próg wyzwalania magnetycznego, co jest pożądane przy urządzeniach o większym prądzie rozruchowym, ale wymaga sprawdzenia warunku samoczynnego wyłączenia zasilania.
• Jaka jest główna funkcja prądu 6kA? Jest to maksymalny prąd zwarciowy, który wyłącznik jest w stanie bezpiecznie przerwać bez trwałego uszkodzenia aparatu.
• Czy produkt jest kompatybilny z akcesoriami HAGER? Tak, model MCN110E współpracuje z szeroką gamą styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych tej samej marki.
