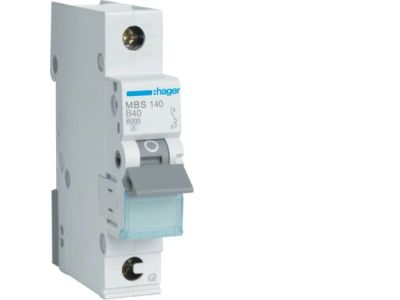

Wyłącznik nadprądowy 6kA 1P B 40A QuickConnect MCB | MBS140 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MBS140 to jednobiegunowy aparat modułowy przeznaczony do zabezpieczania obwodów w instalacjach niskiego napięcia. Jego prąd znamionowy 40 A i charakterystyka B gwarantują skuteczną ochronę odbiorników o charakterze rezystancyjnym i lekkim indukcyjnym. Zdolność wyłączania zwarciowego 6 kA pozwala bezpiecznie przerywać prądy w awaryjnych warunkach. Dzięki systemowi QuickConnect montaż na szynie TH35 przebiega szybko i pewnie, oszczędzając czas podczas instalacji.

• Prąd znamionowy 40 A: Zabezpiecza przewody i odbiorniki przed przeciążeniem w obwodach o znacznym obciążeniu, redukując ryzyko przegrzania instalacji.
• Charakterystyka B: Szybkie zadziałanie przy prądach zwarciowych – idealna do ochrony linii gniazdowych, oświetlenia i urządzeń domowych.
• Zdolność wyłączania 6 kA: Odporność na wysokie prądy zwarciowe, co zwiększa bezpieczeństwo w przypadku zwarcia w sieci.
• System QuickConnect: Umożliwia błyskawiczne i beznarzędziowe osadzenie wyłącznika na szynie DIN, co przyspiesza montaż.
• Konstrukcja 1-biegunowa (1P): Zajmuje tylko jedną szerokość modułu, optymalizując wykorzystanie miejsca w rozdzielnicy.

Zgodność z Normami

Wyłącznik MBS140 jest zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do pracy w standardowych warunkach środowiskowych w rozdzielnicach.

Zastosowanie

Wyłącznik nadprądowy MBS140 znajduje zastosowanie w domowych i przemysłowych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających urządzenia AGD, pompy, wentylatory i inne odbiorniki o małej bezwładności cieplnej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element selektywnej ochrony przeciwprzeciążeniowej.
• Instalacje tymczasowe i stałe, gdzie kluczowa jest szybkość montażu i niezawodność działania.

Wskazówki Montażowe

Montaż wyłącznika MBS140 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Aparat montuje się na szynie TH35 (DIN) – dzięki QuickConnect wystarczy go zatrzasnąć bez użycia narzędzi. Przewody podłącza się do zacisków, dokręcając śruby z momentem zgodnym z dokumentacją producenta (zwykle 2-3 Nm). Przekrój przewodów należy dobrać do prądu znamionowego 40 A oraz warunków instalacji.

FAQ

• Co oznacza charakterystyka B w wyłączniku MBS140? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie 3-5 razy większym od prądu znamionowego. Jest przeznaczona do zabezpieczania obwodów bez silnych prądów rozruchowych, takich jak oświetlenie czy gniazda domowe.
• Czy wyłącznik ma podświetlenie lub wskaźnik zadziałania? W dostępnych danych nie ma informacji o podświetleniu. Standardowo wyłączniki nadprądowe posiadają mechaniczny wskaźnik położenia (on/off) oraz okienko sygnalizujące zadziałanie wyzwalacza.
• Jaki stopień ochrony IP ma ten wyłącznik? Aparatura modułowa montowana w rozdzielnicy zazwyczaj posiada stopień ochrony IP20 od strony czołowej. Dokładna wartość dla konkretnego modelu MBS140 nie została podana – zalecamy sprawdzenie karty katalogowej producenta.
