Wyłącznik nadprądowy 4P Z 32A 6kA, S204-Z32 | 2CDS254001R0538 ABB

Alternatywny kod produktu: 2CDS254001R0538

Opis i Kluczowe Cechy

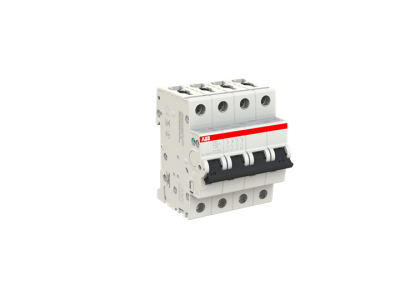

Wyłącznik nadprądowy 4-biegunowy Z 32A 6kA (symbol 2CDS254001R0538) z serii S200 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Zaprojektowany z myślą o łatwym montażu i obsłudze – wyposażony w innowacyjny zacisk łączący z płytką naciskową ułatwiającą podłączanie przewodów o przekroju do 35 mm². Charakterystyczne położenie otworu przyłączeniowego nad otworem łączącym szynę fazową zwiększa przejrzystość okablowania.

• Ochrona 4-biegunowa: Zapewnia kompleksową ochronę wszystkich faz w obwodzie trójfazowym, minimalizując ryzyko uszkodzeń spowodowanych zwarciami lub przeciążeniami.
• Prąd znamionowy 32A: Odpowiedni do zabezpieczenia obwodów o średnim obciążeniu, takich jak rozdzielnice budynków, maszyny przemysłowe czy instalacje komercyjne.
• Moc zwarciowa 6kA: Wysoka odporność na zwarcia zapewnia niezawodną ochronę instalacji i podłączonych urządzeń.
• Zacisk z płytką naciskową: Umożliwia szybkie i pewne podłączanie przewodów o przekroju do 35 mm² bez konieczności stosowania dodatkowych narzędzi.
• Konstrukcja na szynę DIN: Kompaktowe wymiary i uniwersalny system montażowy ułatwiają instalację w rozdzielnicach, szafach sterowniczych i tablicach elektrycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony przeciwporażeniowej. Został zaprojektowany zgodnie z międzynarodowymi standardami jakości i posiada certyfikację CE. Spełnia również wymogi norm IEC 60898 i IEC 60947-2.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy 32A 6kA znajduje zastosowanie w instalacjach wymagających ochrony wielofazowej przed zwarciami i przeciążeniami.

• Ochrona rozdzielnic budynków mieszkalnych i biurowych – zabezpieczenie linii zasilających.
• Instalacje przemysłowe – ochrona maszyn i urządzeń trójfazowych.
• Tablice rozdzielcze w obiektach handlowych i usługowych.
• Maszyny i urządzenia wymagające czterobiegunowej ochrony zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN w odpowiednio przygotowanej rozdzielnicy. Przed podłączeniem przewodów należy upewnić się, że napięcie w instalacji zostało odłączone. Przewody o odpowiednim przekroju (do 35 mm²) należy podłączyć do zacisku z płytką naciskową, dokręcając śrubę z zalecanym momentem obrotowym. Po montażu należy przeprowadzić test działania urządzenia, sprawdzając prawidłowe działanie mechanizmu wyzwalającego.

FAQ

• Czy wyłącznik można stosować w instalacjach DC (prąd stały)? Nie – urządzenie jest przeznaczone wyłącznie do instalacji AC (prąd przemienny). Do zabezpieczenia obwodów DC należy stosować specjalistyczne wyłączniki.
• Jaki jest zalecany moment dokręcania śrub zacisku? Dokładny moment nie został podany w danych produktu. Zaleca się stosowanie się do wytycznych producenta urządzenia w dokumentacji technicznej lub korzystanie z klucza dynamometrycznego z odpowiednimi ustawieniami.
• Czy wyłącznik nadaje się do montażu w szafach zewnętrznych? Stopień ochrony IP nie został określony w danych. Urządzenie jest przeznaczone do stosowania w suchych, wewnętrznych pomieszczeniach. Do zastosowań zewnętrznych należy wybrać wersję z odpowiednią obudową.
