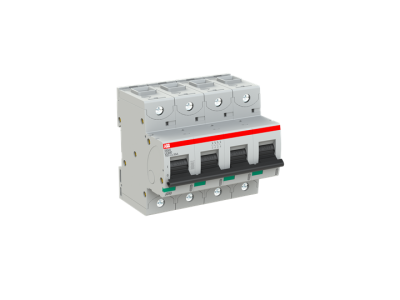

Wyłącznik nadprądowy 4P UCB 80A 50kA, S804S-UCB80 | 2CCS864001R1805 ABB

Alternatywny kod produktu: 2CCS864001R1805

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy UCB 80A (indeks 2CCS864001R1805) o charakterystyce B to wysokowydajne zabezpieczenie obwodów elektrycznych przed skutkami przeciążeń i zwarć. Przeznaczony do pracy w instalacjach prądu stałego (250VDC) zasilających urządzenia przemysłowe, maszyny oraz systemy fotowoltaiczne. Charakterystyka B zapewnia szybkie wyłączenie w przypadku zwarć o niewielkiej nadmiernej wartości prądu, co chroni chronione obwody i odbiorniki.

• 4-biegunowa konstrukcja: Odłącza wszystkie cztery przewody obwodu (L1, L2, L3, N) w jednym urządzeniu, co zapewnia pełną ochronę w sieciach trójfazowych z neutralnym.
• Charakterystyka B: Szybkie reagowanie na zwarcia o niewielkim przeciążeniu (3-5-krotność prądu znamionowego), minimalizuje ryzyko uszkodzeń w chronionych urządzeniach.
• Zdolność zwarciowa 50kA: Wysoka odporność na zwarcia – wyłącznik wytrzymuje prądy zwarciowe do 50kA, zapewniając ciągłość zasilania pozostałych obwodów.
• Prąd znamionowy 80A: Ochrona obwodów o maksymalnym ciągłym obciążeniu do 80A – odpowiedni dla mocnych odbiorników przemysłowych.
• Napięcie robocze 250VDC: Przeznaczony do pracy w instalacjach prądu stałego, m.in. w systemach zasilania rezerwowego, napędach DC i instalacjach fotowoltaicznych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeniowej. Został zaprojektowany zgodnie z normami IEC 60947-2 oraz EN 60898-1. Posiada deklarację zgodności CE.

Zastosowanie

Wyłącznik nadprądowy 4P UCB 80A znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności zabezpieczeń i odporności na zwarcia.

• Ochrona obwodów trójfazowych z neutralnym w obiektach przemysłowych i magazynowych.
• Zabezpieczenie instalacji fotowoltaicznych (DC) przed przeciążeniami i zwarciami.
• Ochrona obwodów zasilania rezerwowego (np. UPS, akumulatory) w systemach krytycznych.
• Stosowany w maszynach i urządzeniach przemysłowych o wysokim prądzie znamionowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy zamontować w rozdzielnicy na standardowej szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami. Zaciski należy dokręcić z zalecanym momentem (sprawdzić w dokumentacji technicznej), aby zapewnić odpowiedni docisk i przewodność. Po montażu przeprowadzić test działania poprzez symulację zwarcia w bezpiecznych warunkach.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje na zwarcia o mniejszym przeciążeniu (3-5 In), co czyni ją bardziej czułą na drobne zwarcia. Charakterystyka C (5-10 In) stosowana jest tam, gdzie spodziewane są wyższe prądy rozruchowe urządzeń.
• Czy wyłącznik nadaje się do instalacji AC? Nie – przeznaczony jest wyłącznie do pracy w obwodach prądu stałego (250VDC). Do instalacji AC należy stosować wyłączniki o odpowiedniej charakterystyce prądowej.
• Jak dobrać moment dokręcania zacisków? Dokładny moment dokręcania nie został podany w danych produktu. Zaleca się stosowanie się do zaleceń producenta zawartych w dokumentacji technicznej wyłącznika.
