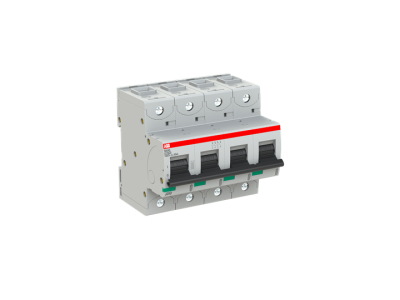

Wyłącznik nadprądowy 4P UCB 20A 50kA, S804S-UCB20 | 2CCS864001R1205 ABB

Alternatywny kod produktu: 2CCS864001R1205

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy UCB 20A (symbol 2CCS864001R1205) o charakterystyce B i zdolności zwarciowej 50kA to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Przeznaczony do ochrony obwodów trójfazowych i neutralnych w instalacjach przemysłowych, budynkowych oraz energetycznych. Zapewnia szybkie wyłączanie w przypadku zwarcia, minimalizując ryzyko uszkodzenia urządzeń i zagrożenia pożarowego.

• 4-biegunowa konstrukcja: Pełna ochrona wszystkich faz oraz przewodu neutralnego – niezbędna w instalacjach zasilanych napięciem trójfazowym 400V.
• Charakterystyka B: Szybkie działanie w przypadku zwarć o niewielkim prądzie upływowym, idealne do zabezpieczenia obwodów gniazdowych, linii zasilających silniki i urządzenia o niskiej indukcyjności.
• Zdolność zwarciowa 50kA: Wysoka wytrzymałość na prądy zwarciowe, gwarantująca niezawodność nawet w ciężkich warunkach przemysłowych.
• Napięcie znamionowe 250VDC: Kompatybilność z instalacjami stałoprądowymi, w tym systemami fotowoltaicznymi i zasilaczami awaryjnymi.
• Prąd znamionowy 20A: Precyzyjne zabezpieczenie obwodów o średnim poborze mocy, np. gniazd trójfazowych, linii zasilających maszyny lub zespołów grzewczych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 dotyczącej łączników niskonapięciowych oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC 60364.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy UCB 20A znajduje zastosowanie w różnorodnych instalacjach wymagających kompleksowej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe w halach produkcyjnych.
• Zabezpieczenie linii zasilających gniazda trójfazowe w budynkach biurowych, handlowych i użyteczności publicznej.
• Ochrona instalacji fotowoltaicznych i układów zasilania awaryjnego (np. UPS) przed skutkami zwarć stałoprądowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element ochrony selektywnej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie od chronionego obwodu. Wyłącznik należy montować w odpowiedniej rozdzielnicy, z zachowaniem minimalnego odstępu między sąsiednimi modułami (patrz dokumentacja techniczna). Przewody fazowe i neutralny należy podłączyć do odpowiednich zacisków, dokręcając je z wymaganym momentem siłowym (szczegóły w karcie katalogowej producenta). Po montażu należy przeprowadzić próbę działania wyłącznika oraz pomiar rezystancji izolacji.

FAQ

• Czy wyłącznik można stosować w instalacjach prądu stałego? Tak, urządzenie jest kompatybilne z napięciem 250VDC, co pozwala na jego stosowanie w systemach fotowoltaicznych i zasilaczach awaryjnych.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B zapewnia szybsze wyłączanie przy zwarciach o niewielkim prądzie upływowym (3–5-krotność prądu znamionowego), co jest odpowiednie dla obwodów gniazdowych i linii zasilających odbiorniki o niskiej indukcyjności. Charakterystyka C działa wolniej (5–10-krotność), chroniąc urządzenia o wyższej indukcyjności (np. silniki).
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak, urządzenie wyposażone jest w wyzwalacz elektromagnetyczny reagujący na zwarcia oraz wyzwalacz termiczny chroniący przed przeciążeniami.
