Wyłącznik nadprądowy 4P K 20A 50kA, S804S-K20 | 2CCS864001R0487 ABB

Alternatywny kod produktu: 2CCS864001R0487

Opis i Kluczowe Cechy

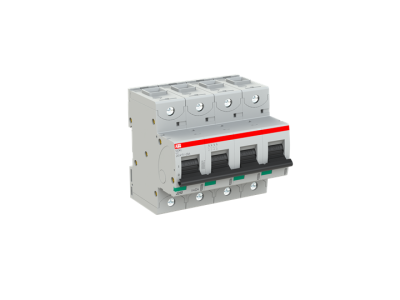

Wyłącznik nadprądowy 4-biegunowy S804S-K20 (symbol 2CCS864001R0487) to wysokowydajne urządzenie z charakterystyką K, zaprojektowane do ochrony obwodów prądu przemiennego i stałego. Posiada zacisk klatkowy, prąd znamionowy 20 A i maksymalną zdolność wyłączania 50 kA przy napięciu 240/415 V. Charakterystyka K zapewnia szybką reakcję na zwarcia i przeciążenia, co chroni instalację elektryczną przed uszkodzeniami.

• Charakterystyka K: Szybka reakcja na zwarcia i przeciążenia – idealny do ochrony obwodów z silnikami, transformatorami i odbiornikami o wysokim prądzie rozruchowym.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów miedzianych o odpowiednim przekroju, eliminując ryzyko poluzowania się połączeń.
• Wysoka zdolność wyłączania 50 kA: Gwarantuje skuteczną ochronę nawet w sieciach o wysokim prądzie zwarciowym.
• 4-biegunowa budowa: Zapewnia pełną ochronę obwodów trójfazowych, w tym neutralnego, co jest wymagane w wielu instalacjach przemysłowych.
• Zastosowanie w prądzie stałym: Możliwość stosowania w układach DC do 400 V, co poszerza zakres aplikacji.

Zgodność z Normami

Wyłącznik S804S-K20 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego. Posiada liczne atesty, umożliwiające jego stosowanie na całym świecie.

Zastosowanie

S804S-K20 to wszechstronny wyłącznik nadprądowy, który sprawdza się w różnorodnych aplikacjach przemysłowych, komercyjnych i mieszkaniowych.

• Ochrona obwodów zasilających silniki, transformatory i urządzenia o wysokim prądzie rozruchowym w instalacjach przemysłowych.
• Zabezpieczenie gałęzi trójfazowych w rozdzielnicach budynków użyteczności publicznej i obiektach biurowych.
• Stosowanie w układach zasilania awaryjnego i systemach zasilania gwarantowanego.
• Ochrona obwodów prądu stałego w aplikacjach fotowoltaicznych, telekomunikacyjnych i przemysłowych.
• Zastosowanie w instalacjach wymagających ochrony neutralnego przewodu (np. w sieciach TN-S).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN 35 mm, zapewniając odpowiednią wentylację. Przewody należy podłączyć do zacisków klatkowych, dokręcając je z zalecanym momentem obrotowym (szczegółowe dane znajdują się w dokumentacji technicznej). Po montażu przeprowadzić test działania mechanizmu wyzwalającego i sprawdzić poprawność działania.

FAQ

• Jaka jest charakterystyka działania wyłącznika? Charakterystyka K oznacza, że wyłącznik reaguje szybko zarówno na zwarcia, jak i przeciążenia, co czyni go odpowiednim dla urządzeń o wysokim prądzie rozruchowym, takich jak silniki czy transformatory.
• Czy wyłącznik może być stosowany w instalacjach prądu stałego? Tak, S804S-K20 może być stosowany w obwodach prądu stałego do 400 V, co czyni go uniwersalnym rozwiązaniem dla różnych aplikacji.
• Jakie przewody można podłączać do zacisku klatkowego? Zacisk klatkowy umożliwia podłączenie przewodów miedzianych o odpowiednim przekroju (szczegółowe dane znajdują się w dokumentacji produktu). Zaleca się stosowanie końcówek kablowych dla większej niezawodności połączenia.
