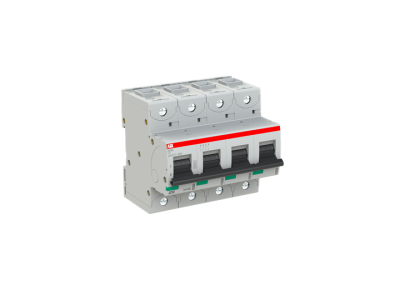

Wyłącznik nadprądowy 4P K 10A 50kA, S804S-K10 | 2CCS864001R0427 ABB

Alternatywny kod produktu: 2CCS864001R0427

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-K10 (symbol 2CCS864001R0427) to wysokowydajny aparat modułowy o charakterystyce K, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Prąd znamionowy 10 A oraz zdolność wyłączania 50 kA przy napięciu 240/415 V zapewniają skuteczną ochronę instalacji elektrycznych w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Posiada zaciski klatkowe ułatwiające szybki i pewny montaż.

• Charakterystyka K: Szybkie reagowanie na zwarcia i przeciążenia – idealne do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami indukcyjnymi.
• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę w instalacjach trójfazowych, w tym neutralnego, co jest kluczowe dla systemów IT, TN-S i TN-C-S.
• Zdolność wyłączania 50 kA: Wysoka odporność na zwarcia gwarantuje bezpieczeństwo nawet w instalacjach o dużym prądzie zwarciowym.
• Zaciski klatkowe: Umożliwiają szybki montaż przewodów miedzianych i aluminiowych bez ryzyka poluzowania się połączenia.
• Napięcie pracy do 400/690 V AC: Elastyczność zastosowania w różnych typach instalacji, w tym przemysłowych i niskonapięciowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona w instalacjach niskonapięciowych) oraz IEC/EN 60947-2 (ochrona aparatury rozdzielczej). Zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa i posiada deklarację CE.

Zastosowanie

Wyłącznik S804S-K10 znajduje zastosowanie w instalacjach wymagających wysokiej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach z odbiornikami o charakterze indukcyjnym.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe.
• Instalacje trójfazowe w budynkach komercyjnych i przemysłowych (np. hale produkcyjne, biurowce).
• Ochrona obwodów zasilających silniki, transformatory i układy prostownikowe.
• Stosowanie w systemach IT, TN-S i TN-C-S – dzięki 4-biegunowej konstrukcji.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie montować w rozdzielnicy modułowej na standardowej szynie DIN. Zaleca się stosowanie odpowiednich akcesoriów (np. dławików kablowych) w celu zapewnienia szczelności i ochrony IP. Przed podłączeniem należy upewnić się, że napięcie zostało odłączone. Zaciski klatkowe wymagają odpowiedniego momentu dokręcenia (sprawdź w dokumentacji producenta).

FAQ

• Czym charakterystyka K różni się od charakterystyki C lub D? Charakterystyka K reaguje szybciej na zwarcia i przeciążenia, co czyni ją idealną do ochrony obwodów z odbiornikami indukcyjnymi (np. silniki, transformatory). Charakterystyka C jest standardowa dla instalacji ogólnych, a D – dla obwodów o dużej indukcyjności.
• Czy wyłącznik może być stosowany w instalacjach DC (prąd stały)? Tak, wyłącznik S804S-K10 jest przystosowany do pracy w instalacjach prądu stałego, co rozszerza jego zakres stosowania.
• Jakie akcesoria są dostępne do wyłącznika S804S-K10? Szeroka gama akcesoriów (np. blokady, napędy silnikowe, styki pomocnicze) zwiększa funkcjonalność i ułatwia integrację z systemami sterowania i monitoringu.
