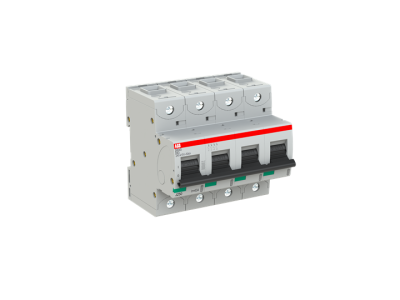

Wyłącznik nadprądowy 4P D 63A 50kA, S804S-D63 | 2CCS864001R0631 ABB

Alternatywny kod produktu: 2CCS864001R0631

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-D63 (symbol 2CCS864001R0631) o prądzie znamionowym 63A i charakterystyce D to zaawansowane zabezpieczenie dla instalacji elektrycznych o wysokiej zdolności wyłączania 50kA. Zacisk klatkowy zapewnia pewne połączenie przewodów, a dwa niezależne mechanizmy wyzwalające (termiczny i elektromechaniczny) gwarantują ochronę zarówno przed przeciążeniem, jak i zwarciem. Możliwość stosowania w obwodach 3-fazowych 400/690V oraz w prądzie stałym (DC) czyni go uniwersalnym rozwiązaniem dla zastosowań mieszkaniowych, komercyjnych i przemysłowych.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich przewodów fazowych w instalacjach 3-fazowych, minimalizując ryzyko awarii.
• Charakterystyka D: Przeznaczona do odbiorników o wysokim prądzie rozruchowym (np. silniki, transformatory), gdzie występują krótkotrwałe przeciążenia.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia – skutecznie chroni instalację nawet przy dużych prądach zwarciowych.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów – redukuje ryzyko poluzowania się połączenia.
• Uniwersalne napięcie pracy (400/690V AC, DC): Stosowany w instalacjach przemysłowych, budynkach komercyjnych i układach zasilania rezerwowego.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia nadprądowe w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa i posiada liczne atesty globalne.

Zastosowanie

Wyłącznik nadprądowy S804S-D63 przeznaczony jest do zabezpieczania obwodów 3-fazowych oraz instalacji prądu stałego w szerokim zakresie aplikacji wymagających wysokiej niezawodności.

• Ochrona silników elektrycznych i napędów w przemyśle.
• Zabezpieczenie rozdzielnic budynków komercyjnych i obiektów użyteczności publicznej.
• Instalacje fotowoltaiczne i układy zasilania rezerwowego (DC).
• Ochrona obwodów gniazd w instalacjach przemysłowych o wysokim obciążeniu.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Zaciski klatkowe wymagają użycia odpowiedniego narzędzia (np. klucza dynamometrycznego) – należy dokręcić przewody z zalecanym momentem (szczegóły w dokumentacji technicznej). Po zamontowaniu przeprowadzić testy zwarciowe i sprawdzić poprawność działania mechanizmu wyzwalającego. Zapewnić odpowiednią przestrzeń serwisową dla ewentualnej wymiany.

FAQ

• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D charakteryzuje się wysokim prądem wyzwalania zwarciowego (10-20x prąd znamionowy), co pozwala na tolerowanie krótkotrwałych przeciążeń typowych dla silników lub transformatorów. Charakterystyki B i C są bardziej czułe (odpowiednio 3-5x i 5-10x prąd znamionowy) i stosowane dla odbiorników o mniejszych prądach rozruchowych.
• Czy wyłącznik nadaje się do instalacji DC? Tak, urządzenie pracuje w zakresie napięć stałych do 690V, co umożliwia jego zastosowanie w systemach fotowoltaicznych, zasilaniu UPS lub układach trakcyjnych.
• Jak dobrać przekrój przewodów do zacisku klatkowego? Zacisk zaprojektowany jest do przewodów o przekroju 1,5-35 mm² (w zależności od wersji). Dokładne dane znajdują się w instrukcji producenta – należy je uwzględnić przy projektowaniu instalacji.
