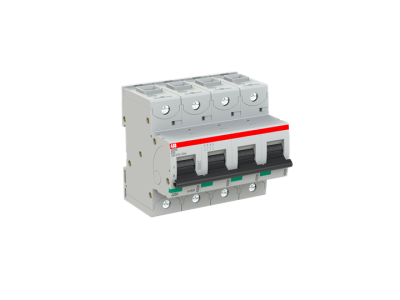

Wyłącznik nadprądowy 4P D 50A 50kA, S804S-D50 | 2CCS864001R0501 ABB

Alternatywny kod produktu: 2CCS864001R0501

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-D50 (symbol 2CCS864001R0501) z charakterystyką D to wysokowydajne zabezpieczenie sieciowe. Prąd znamionowy 50A i maksymalna zdolność wyłączania 50kA przy napięciu 240/415V zapewniają skuteczną ochronę przed zwarciami i przeciążeniami w instalacjach elektrycznych. Zacisk klatkowy ułatwia szybkie i pewne podłączenie przewodów. Charakterystyka D (3-5xIn) chroni obwody z silnymi prądami rozruchowymi, typowymi dla transformatorów, silników czy układów zasilających.

• 4-biegunowa konstrukcja: Zapewnia pełną izolację wszystkich faz oraz neutralnego w instalacjach trójfazowych, minimalizując ryzyko zwarcia doziemnego.
• Charakterystyka D (3-5xIn): Optymalna ochrona obwodów z silnymi prądami rozruchowymi – eliminuje niepotrzebne wyłączenia przy chwilowych przeciążeniach.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia gwarantuje bezpieczeństwo nawet w rozbudowanych instalacjach przemysłowych.
• Zacisk klatkowy: Ułatwia montaż i zapewnia stabilne, niskorezystancyjne połączenie przewodów – kluczowe w instalacjach o dużym obciążeniu.
• Zgodność z IEC/EN 60898-1 i IEC/EN 60947-2: Wszechstronność zastosowań w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki nadprądowe do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa elektrycznego i posiada certyfikację CE.

Zastosowanie

S804S-D50 przeznaczony jest do ochrony linii zasilających w instalacjach o zróżnicowanym charakterze obciążenia, zwłaszcza tam, gdzie występują duże prądy rozruchowe.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów zasilających silniki, transformatory, układy napędowe i inne odbiorniki o wysokim prądzie rozruchowym.
• Instalacje przemysłowe – maszyny i urządzenia wymagające niezawodnej ochrony przed zwarciami i przeciążeniami.
• Systemy zasilania awaryjnego (UPS) i agregaty prądotwórcze – trwała ochrona w warunkach zmiennych obciążeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zweryfikować brak napięcia na zaciskach. Wyłącznik należy zamontować na szynie DIN, zacisk klatkowy zacisnąć z zalecanym momentem (informacja w dokumentacji producenta). Przewody podłączyć zgodnie z oznaczeniem biegunów (L1, L2, L3, N). Po montażu przeprowadzić test działania przy użyciu odpowiedniego narzędzia do wyzwalania ręcznego.

FAQ

• Czy wyłącznik S804S-D50 nadaje się do instalacji DC? Tak – zgodnie z dokumentacją techniczną, wyłącznik może być stosowany w obwodach prądu stałego o napięciu do 400/690 V.
• Jaka jest maksymalna temperatura pracy? Wyłącznik zaprojektowany jest do pracy w zakresie temperatur od -25°C do +70°C (informacja w dokumentacji).
• Czy istnieją akcesoria dodatkowe do tego modelu? Tak – producent oferuje szeroką gamę akcesoriów (m.in. napędy zdalne, blokady, styki pomocnicze), które zwiększają funkcjonalność wyłącznika.
