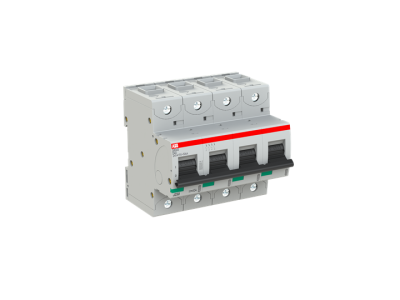

Wyłącznik nadprądowy 4P D 40A 50kA, S804S-D40 | 2CCS864001R0401 ABB

Alternatywny kod produktu: 2CCS864001R0401

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S804S-D40 (symbol 2CCS864001R0401) to 4-biegunowe urządzenie z charakterystyką D, zaprojektowane do ochrony obwodów przed zwarciem i przeciążeniem. Charakterystyka D zapewnia selektywną koordynację z innymi zabezpieczeniami, co jest kluczowe w instalacjach przemysłowych. Wysoka zdolność wyłączania 50kA przy napięciu 240/415V gwarantuje skuteczną ochronę nawet w wymagających warunkach.

• 4 bieguny: Umożliwiają pełną ochronę obwodów trójfazowych z neutralnym, co czyni go idealnym do instalacji przemysłowych i budynków komercyjnych.
• Charakterystyka D: Przeznaczona do obwodów z silnymi prądami rozruchowymi (np. silniki, transformatory), zapewnia selektywną ochronę i minimalizuje ryzyko niepotrzebnych wyłączeń.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia – skutecznie chroni instalację nawet przy dużych prądach zwarciowych.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodu, redukując ryzyko poluzowania się styku i przegrzania.
• Mechanizmy wyzwalające: Termiczny (przeciążenie) i elektromechaniczny (zwarcie) – dwustopniowa ochrona gwarantująca szybką reakcję na zagrożenia.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla wyłączników nadprądowych. Posiada oznakowanie CE oraz liczne atesty międzynarodowe, umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

S804S-D40 to wszechstronne urządzenie ochronne, które sprawdza się w różnorodnych instalacjach wymagających wysokiej niezawodności i selektywności zabezpieczeń.

• Instalacje przemysłowe – ochrona silników, transformatorów i innych odbiorników o dużych prądach rozruchowych.
• Budynki komercyjne – zabezpieczenie obwodów trójfazowych z neutralnym w biurowcach, centrach handlowych i hotelach.
• Obiekty użyteczności publicznej – np. szpitale, szkoły, gdzie wymagana jest wysoka niezawodność zasilania.
• Systemy fotowoltaiczne – ochrona falowników i innych urządzeń w instalacjach PV.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że obwód jest odłączony od napięcia. Wyłącznik należy zamontować w rozdzielnicy zgodnie z obowiązującymi normami i zaleceniami producenta. Zaciski klatkowe zapewniają pewne połączenie, jednak zaleca się dokręcenie ich z odpowiednim momentem (szczegóły w dokumentacji). Po montażu należy przeprowadzić testy działania, w tym próbę zwarciową, aby upewnić się, że wyłącznik reaguje prawidłowo na przeciążenia i zwarcia. Nie przekraczać maksymalnego napięcia znamionowego 400/690V.

FAQ

• Czy ten wyłącznik nadaje się do instalacji mieszkaniowych? Charakterystyka D jest przeznaczona głównie do instalacji przemysłowych i komercyjnych ze względu na wysokie prądy rozruchowe. Do typowych instalacji mieszkaniowych zaleca się stosowanie charakterystyki C lub B.
• Jakie akcesoria są dostępne dla S804S-D40? Szeroka gama akcesoriów, takich jak blokady, napędy zdalne, styki pomocnicze i sygnalizacyjne, ułatwia integrację wyłącznika z systemami sterowania i monitorowania.
• Czy wyłącznik może być stosowany w prądzie stałym? Tak, urządzenie zostało zaprojektowane do pracy zarówno w prądzie przemiennym, jak i stałym, co zwiększa jego uniwersalność.
