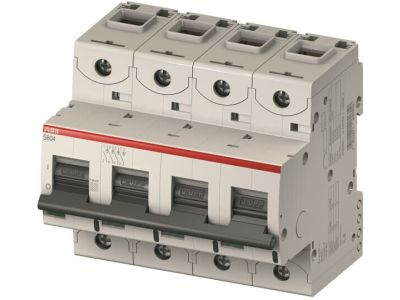

Wyłącznik nadprądowy 4P D 40A 25kA, S804C-D40 | 2CCS884001R0401 ABB

Alternatywny kod produktu: 2CCS884001R0401

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S804C-D40 (symbol 2CCS884001R0401) to 4-biegunowe zabezpieczenie o prądzie znamionowym 40A, charakterystyce D i zdolności wyłączania 25kA przy napięciu 240/415V AC. Zaprojektowany do ochrony obwodów przed zwarciami i przeciążeniami, posiada termiczny mechanizm wyzwalający (przeciążeniowy) oraz elektromechaniczny mechanizm zwarciowy. Może być stosowany zarówno w układach prądu przemiennego (do 440V AC) jak i stałego (DC), co czyni go uniwersalnym rozwiązaniem dla instalacji mieszkaniowych, komercyjnych i przemysłowych.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę czterech przewodów (L1, L2, L3, N) w instalacjach trójfazowych, eliminując konieczność stosowania kilku pojedynczych zabezpieczeń.
• Charakterystyka D: Przeznaczona do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o dużych prądach rozruchowych – wytrzymuje krótkotrwałe przeciążenia.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę instalacji nawet przy dużych prądach zwarciowych.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o przekrojach do 35mm², redukując ryzyko poluzowania się połączenia podczas eksploatacji.
• Uniwersalne napięcie pracy (240/415V AC, 440V AC, DC): Możliwość stosowania w różnych systemach zasilania bez konieczności wymiany urządzenia.

Zgodność z Normami

Wyłącznik S804C-D40 spełnia wymagania norm IEC/EN 60898-1 (ochrona nadprądowa w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Produkt posiada certyfikację CE i jest zgodny z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S804C-D40 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń w różnych środowiskach pracy.

• Instalacje rozdzielcze w budynkach mieszkalnych i biurowych – ochrona obwodów gniazdowych i oświetleniowych.
• Obwody zasilania maszyn i urządzeń przemysłowych – zabezpieczenie przed zwarciami w układach trójfazowych.
• Systemy zasilania awaryjnego (UPS) i rozdzielnice główne – zapewnienie selektywności zabezpieczeń.
• Obwody z odbiornikami o dużym prądzie rozruchowym (silniki 3-fazowe, transformatory) – charakterystyka D minimalizuje przypadkowe wyłączenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w instalacji. Urządzenie należy zamontować na szynie DIN 35mm, zapewniając odpowiednią przestrzeń dla odprowadzania ciepła. Przewody podłączać do zacisków klatkowych, dokręcając je z zalecanym momentem (sprawdzić w dokumentacji producenta). Po montażu należy przeprowadzić test działania mechanizmu wyzwalającego przez ręczne naciśnięcie przycisku testowego. Upewnić się, że wartości prądów znamionowych i charakterystyki są zgodne z projektem instalacji.

FAQ

• Czy wyłącznik S804C-D40 nadaje się do ochrony obwodów DC? Tak, urządzenie może być stosowane w instalacjach prądu stałego do maksymalnego napięcia 440V DC, co czyni je uniwersalnym rozwiązaniem dla różnych typów zasilania.
• Jaka jest maksymalna zdolność wyłączania zwarciowego? Wyłącznik posiada zdolność wyłączania 25kA przy napięciu 240/415V AC, co oznacza, że bezpiecznie przerwie obwód nawet przy tak wysokim prądzie zwarciowym.
• Jakie są zalecane momenty dokręcania przewodów? Dokładne wartości momentów dokręcania nie zostały podane w danych produktu. Konieczne jest sprawdzenie odpowiednich parametrów w dokumentacji technicznej lub na tabliczce znamionowej urządzenia przed montażem.
